HR 7710

type ST · family 1YP · 26.7 kV maximum anode voltage · 90° deflection · 3 windings · 368 g

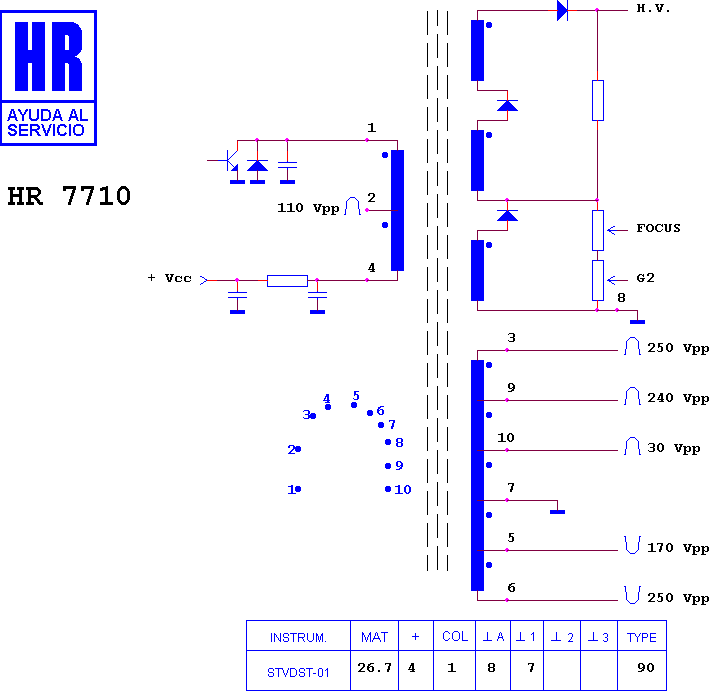

Schematic diagram for HR 7710
schematic

Manufacturer equivalents (3)

50 H 0000130 · 5TH0000130 · FFA 91001 M

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7468 · HR 7644 · HR 7916 · HR 5740 · HR 7930 · HR 7254 · HR 7477 · HR 7958

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (5)

DAEWOO CHASIS CP 360 · DAEWOO DMQ 2193 · DAEWOO DMQ 2193 NICAM · DAEWOO DTT 2193 T 1 · DAEWOO DTT 2193 TU
