HR 7644

type ST · family 1XP1 · 20 kV maximum anode voltage · 90° deflection · 5 windings · 290 g

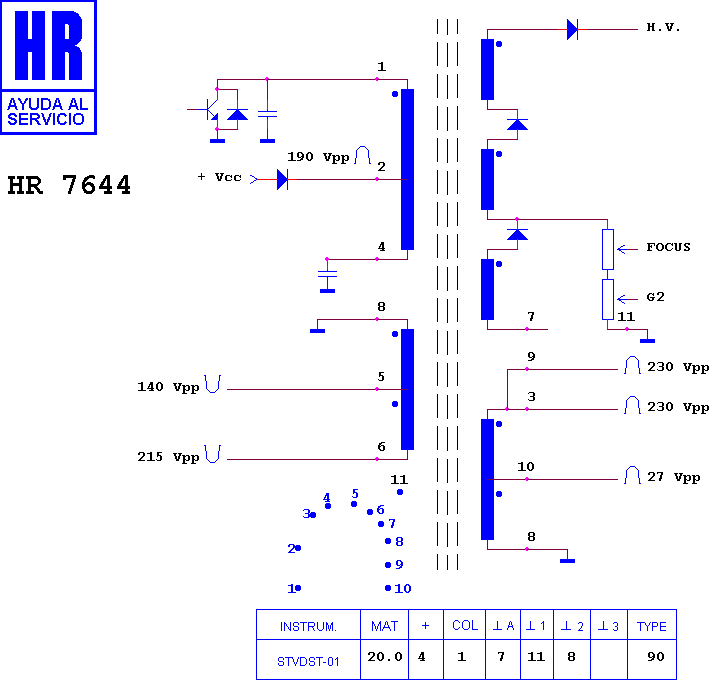

Schematic diagram for HR 7644
schematic

Manufacturer equivalents (11)

003141013 · 104050.60 · 50 H 0000120 · DCF 2217 · DCF 2217 J · FAT30265 · FG20CB22U · KN30265 · KN30265N · RO 249 · TR 249

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7468 · HR 7710 · HR 7916 · HR 5740

Fitted to (134)

AR SYSTEMS ARS 2000 TC · AR SYSTEMS CHASIS CP 315 · DAEWOO 20 A 1 · DAEWOO 20 A 1 T · DAEWOO CHASIS C 901 · DAEWOO CHASIS C 901 F · DAEWOO CHASIS CP 310 · DAEWOO CHASIS CP 315 · DAEWOO CHASIS CP 317 · DAEWOO CHASIS CP 325 · DAEWOO CHASIS CP 330 · DAEWOO CHASIS CP 340 · DAEWOO CHASIS CP 350 · DAEWOO CHASIS CP 365 · DAEWOO CT 512 T · DAEWOO CT 514 TN · DAEWOO DCF 2217 J · DAEWOO DMQ 20 A 1 · DAEWOO DMQ 20 B 1 · DAEWOO DMQ 20 C 1 · DAEWOO DMQ 20 D 1 · DAEWOO DMQ 2054 · DAEWOO DMQ 2057 · DAEWOO DMQ 2072 · DAEWOO DMQ 2154 · DAEWOO DMQ 2159 · DAEWOO DTA 2035 · DAEWOO DTA 2036 · DAEWOO DTA 2053 · DAEWOO DTA 2135 · DAEWOO DTA 2136 · DAEWOO DTA 2154 · DAEWOO DTD 2027 · DAEWOO DTD 2027 VA · DAEWOO DTD 2046 · DAEWOO DTD 2047 · DAEWOO DTD 2051 · DAEWOO DTD 2051 VA · DAEWOO DTD 2057 · DAEWOO DTD 2057 TK · DAEWOO DTD 2058 · DAEWOO DTD 2147 · DAEWOO DTD 2148 · DAEWOO DTD 2157 · DAEWOO DTD 2158 · DAEWOO DTD 2159 · DAEWOO DTD 2169 · DAEWOO DTT 20 B 1 · DAEWOO DTT 20 C 1 · DAEWOO DTT 2062 · DAEWOO DTT 2072 · DAEWOO DTT 2075 · DAEWOO DTV 1485 P · DAEWOO DTV 2082 D · DAEWOO DTV 2082 DF · DAEWOO DTV 2082 F 4 · DAEWOO DTV 2082 P · DAEWOO DTV 2083 D · DAEWOO DTV 2083 DF · DAEWOO DTV 2083 F 4 · DAEWOO DTV 2083 P · DAEWOO DTV 2084 D · DAEWOO DTV 2084 DF · DAEWOO DTV 2084 DS · DAEWOO DTV 2084 F 4 · DAEWOO DTV 2084 P · DAEWOO DTV 2085 · DAEWOO DTV 2085 D · DAEWOO DTV 2085 DF · DAEWOO DTV 2085 F 4 · DAEWOO DTV 2085 P · DAEWOO DTV 2186 · DAEWOO DTX 14 A 1 · DAEWOO DTX 14 B 1 · DAEWOO DTX 20 A 1 · DAEWOO DTX 20 B 1 · DAEWOO DTX 20 C 1 · DAEWOO DTX 20 D 1 · DAEWOO DTX 2066 · DAEWOO DTX 2072 · DAEWOO DTX 2075 · DAEWOO DTX 21 A 1 · DAEWOO DTX 21 C 1 · DAEWOO DVT 1482 P · DAEWOO DVT 1485 P · DAEWOO DVT 20 F 4 FA · DAEWOO DVT 20 F 4 PA · DAEWOO DVT 2082 LA · DAEWOO DVT 2082 P · DAEWOO DVT 2083 D · DAEWOO DVT 2083 P · DAEWOO DVT 2084 D · DAEWOO DVT 2084 DF · DAEWOO DVT 2084 DS · DAEWOO DVT 2084 P · DAEWOO DVT 2085 · DAEWOO DVT 2085 P · DAEWOO DVT 5182 TXT · DAEWOO T 140 · DAEWOO T 142 · DAEWOO T 200 · DAEWOO T 202 · DAEWOO T 204 · DAEWOO T 512 · FERGUSON-THORN-EMI CHASIS CP 310 · FERGUSON-THORN-EMI CT 514 TN · FERGUSON-THORN-EMI FG 20 CB 12 V · GOODMANS 20 CIUSU · GOODMANS 215 N · GOODMANS CHASIS CP 310 · GOODMANS CHASIS CP 325 · LOGISTICS 2000 TC · LOGISTICS CHASIS CP 315 · ROADSTAR CHASIS CP 310 · SABA 20 CB 12 E · SABA CHASIS CP 340 · SABA SB 20 CB 12 E · SABA SB 20 CE 12 E · SCHNEIDER CHASIS CP 315 · SCHNEIDER STV 5120 N · SCHNEIDER STV 5120 T · SPECTRA D 2027 · TEAC MV 4850 · TELEFUNKEN 301 AV · TELEFUNKEN AV 301 · TELEFUNKEN AV 301 MG · TELEFUNKEN CHASIS 510 469 807 · TELEFUNKEN CHASIS CP 340 · TELEFUNKEN PALCOLOR · THOMSON 20 CB 12 F · THOMSON 20 CB 24 F · THOMSON CHASIS CP 340 · THOMSON CHASIS CP 350 · THOMSON TH 20 CB 12 E
