HR 7546

type ST · family 1NP · 20.6 kV maximum anode voltage · 90° deflection · 3 windings · 259 g

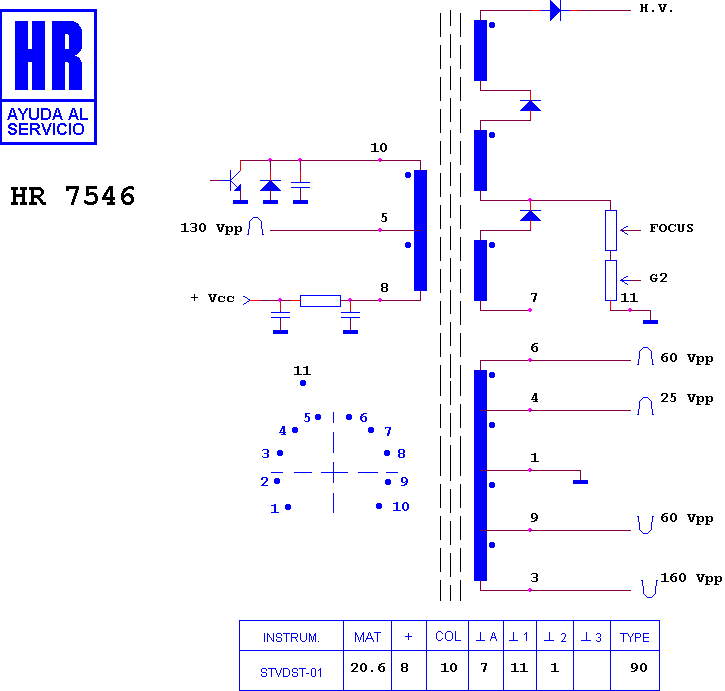

Schematic diagram for HR 7546
schematic

Manufacturer equivalents (7)

1105.1155 · 1142.0088 · 1142.0089 · 1142.0455 · DS 014 · DS 14 · FAT30506

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8019 · HR 6673 · HR 8441 · HR 7247

Fitted to (33)

MIVAR 14 C 5 V · MIVAR 14 M 1 · MIVAR 14 M 2 · MIVAR 14 V 1 E · MIVAR 14 V 2 E · MIVAR 14" 90§ · MIVAR 14"-15"-17"-20" · MIVAR 15 C 3 V · MIVAR 15 M 1 · MIVAR 15 M 2 · MIVAR 15 V 1 · MIVAR 15" 90§ · MIVAR 16 C 5 V · MIVAR 17 C 1 L · MIVAR 17 CE · MIVAR 17 L 1 · MIVAR 17 L 1 S · MIVAR 17 V 1 · MIVAR 17 V 2 · MIVAR 17 V 3 · MIVAR 17 V 4 · MIVAR 17" 90§ · MIVAR 20 L 1 · MIVAR 20 L 2 · MIVAR 20 L 3 · MIVAR 20 L 4 · MIVAR 20" 90§ · MIVAR DS 14 · MIVAR L 1 S · MIVAR L 2 · MIVAR M 1 · MIVAR V 1 · MIVAR V 2
