HR 7074

type ST · family 1AP2 · 21.1 kV maximum anode voltage · 90° deflection · 3 windings · 322 g

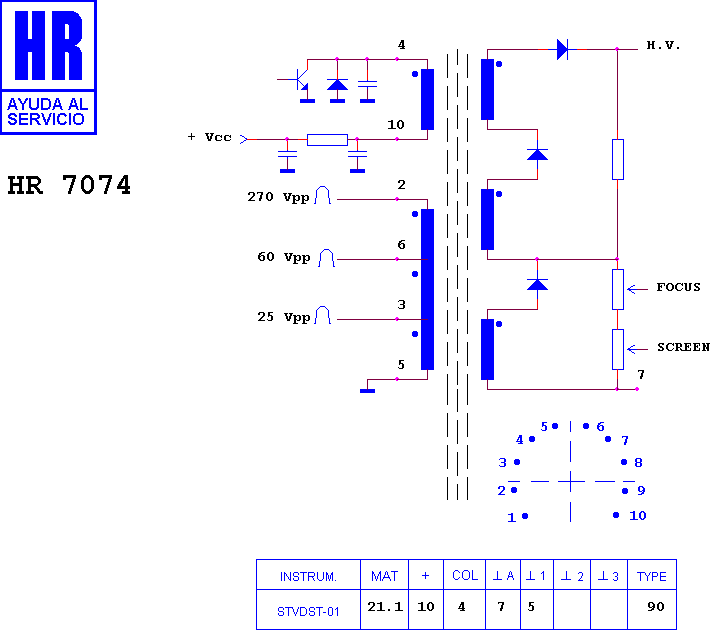

Schematic diagram for HR 7074
schematic

Manufacturer equivalents (13)

1105.0367 · 1105.0547 · 1142.0115 · 473198.00 · 473198.01 · 7445532 · 744553247 · DS 5021 B · FAT30484 · KN30484 · KN30584 · ME/6021-00 · TDS 136

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6184 · HR 7098

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (12)

CROSLEY CHASIS F 650 · EMERSON DS 5021 B · EUROPBONETT CTV 2039 · EUROPHON CTV 1439 TS · EUROPHON CTV 1539 TS · EUROPHON CTV 2039 TS · EUROPHON CTV 3616 TS · EUROPHON CTV 3639 TS · EUROPHON CTV 4239 TS · EUROPHON CTV 5139 TS · EUROPHON CTV 5339 MTS · EUROPHON CTV 90§
