HR 6705

41.4 kV maximum anode voltage · 110° deflection · 4 windings · 380 g

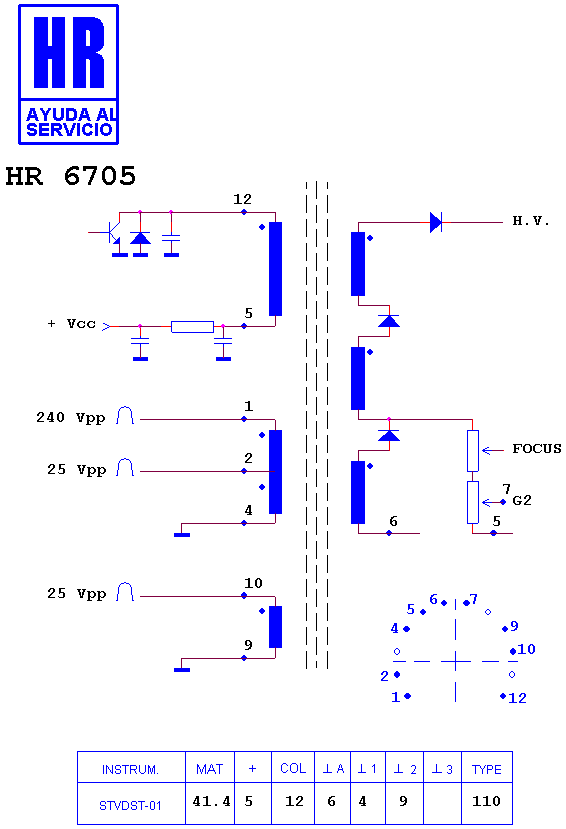

Schematic diagram for HR 6705
schematic (archived)

Manufacturer equivalents (6)

00362055-0007 · 003620551002 · 362055-0007 · 362055-1002 · 362055-7 · 483514887062

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8756 · HR 8530

Fitted to (20)

MAGNAVOX CHASIS 19 C 8 · MAGNAVOX CHASIS 20 C 8 · MAGNAVOX CHASIS 20 C 9 · MAGNAVOX EMK 672 PE 01 · MAGNAVOX EMK 672 PE 02 · MAGNAVOX EMK 672 PE 03 · MAGNAVOX EMK 672 PE 04 · MAGNAVOX RG 4332 WA 01 · MAGNAVOX RG 4332 WA 02 · MAGNAVOX RG 4332 WA 03 · MAGNAVOX RG 4332 WA 04 · PHILCO R 3971 AWA 01 · PHILCO R 3971 AWA 02 · PHILCO R 3971 AWA 03 · PHILCO R 4040 AWA 01 · PHILCO R 4040 AWA 02 · PHILCO R 4040 AWA 03 · PHILCO R 4040 AWA 04 · PHILCO R 4040 AWA 05 · PHILCO R 4040 AWA 06
