HR 6601

type SM · family 1BS1 · 26.4 kV maximum anode voltage · L° deflection · 3 windings · 358 g

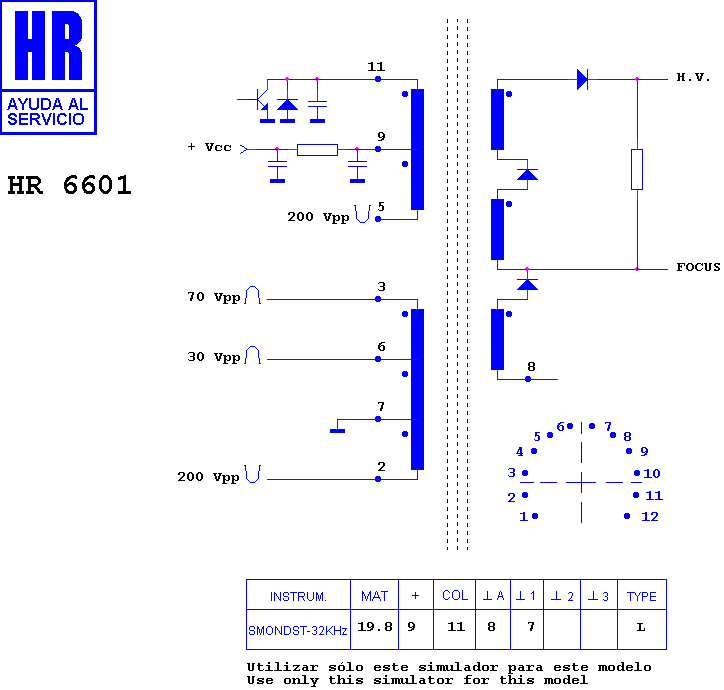

Schematic diagram for HR 6601
schematic

Manufacturer equivalents (10)

1182.6044 · 1182.6044A · 29201.260.44 · 29201.680.01 · 29201.680.0100 · 29221.680.01 · FAT30359 · HR 6601 · M 29201.680.01 · M 29221.680.01

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 46233 · HR 7956 · HR 8704

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (138)

GRUNDIG 270 IDTV LOG · GRUNDIG 270/8 IDTV LOG · GRUNDIG 63-281 IDTV LOG · GRUNDIG 63-281/8IDTVLOG · GRUNDIG 70-100/8 · GRUNDIG 70-200 IDTV · GRUNDIG 70-209 · GRUNDIG 70-250 IDTV · GRUNDIG 70-255 IDTV LOG · GRUNDIG 70-255/8IDTVLOG · GRUNDIG 70-268/8 IDTV · GRUNDIG 70-270 IDTV LOG · GRUNDIG 70-270/8IDTVLOG · GRUNDIG 70-278 IDTV · GRUNDIG 70-280 IDTV · GRUNDIG 70-280 IDTV LOG · GRUNDIG 70-280/8IDTVLOG · GRUNDIG 70-281 IDTV LOG · GRUNDIG 70-281/8IDTVLOG · GRUNDIG 70-282 · GRUNDIG 70-282/8 · GRUNDIG 70-290 IDTV · GRUNDIG 70-290 IDTV LOG · GRUNDIG 70-290/8 IDTV · GRUNDIG 70-290/IDTVLOG · GRUNDIG 70-298 IDTV · GRUNDIG 70-869 A IDTV · GRUNDIG 70-869 IDTV · GRUNDIG 70-869 IDTV LOG · GRUNDIG 70-97 IDTV · GRUNDIG 7010 IDTV · GRUNDIG 7020 IDTV LOG · GRUNDIG 7020/8 IDTV LOG · GRUNDIG 7021 IDTV PIP · GRUNDIG 7027/8 PIP · GRUNDIG 7030 · GRUNDIG 7089 IDTV LOG · GRUNDIG 7090 IDTV LOG · GRUNDIG 7090-8 IDTV LOG · GRUNDIG 7090/8 IDTV LOG · GRUNDIG 72-01 IDTV · GRUNDIG 72-100 · GRUNDIG 72-100 A · GRUNDIG 72-100/8 · GRUNDIG 72-109 · GRUNDIG 72-261 · GRUNDIG 72-261 IDTV LOG · GRUNDIG 72-261/8IDTVLOG · GRUNDIG 72-270 IDTV EL · GRUNDIG 72-270 IDTV LOG · GRUNDIG 72-270/8IDTVLOG · GRUNDIG 7220 IDTV LOG · GRUNDIG 7220 IDTV PIP · GRUNDIG 7289 IDTV LOG · GRUNDIG 7289 IDTV/LOG · GRUNDIG ATLANTA SE · GRUNDIG BERLIN SE · GRUNDIG BOSTON SE · GRUNDIG BOSTON ST · GRUNDIG CHASIS CUC 1805 · GRUNDIG CHASIS CUC 1825 · GRUNDIG CHASIS CUC 1826 · GRUNDIG CHASIS CUC 1827 · GRUNDIG CHASIS CUC 1828 · GRUNDIG CHASIS CUC 1830 · GRUNDIG CHASIS CUC 1836 · GRUNDIG ELEGANCE M · GRUNDIG GREENVILLE 100 SE · GRUNDIG M 63-281 IDTV LOG · GRUNDIG M 63-281/8 IDTV LOG · GRUNDIG M 70-280 IDTV LOG · GRUNDIG M 70-280/8 IDTV LOG · GRUNDIG M 70-281 IDTV LOG · GRUNDIG M 70-281/8 IDTV LOG · GRUNDIG M 70-282 · GRUNDIG M 70-290 IDTV · GRUNDIG M 70-290 IDTV LOG · GRUNDIG M 70-290/8 IDTV · GRUNDIG M 70-290/9 IDTV LOG · GRUNDIG M 72-100 · GRUNDIG M 72-100 A · GRUNDIG M 72-100/8 · GRUNDIG M 72-109 · GRUNDIG M 72-270 IDTV LOG · GRUNDIG M 72-270/8 IDTV LOG · GRUNDIG MW 70-100/8 · GRUNDIG SE 70-100/8 · GRUNDIG SE 7010 IDTV · GRUNDIG SE 7020 IDTV LOG · GRUNDIG SE 7020/8 IDTV LOG · GRUNDIG SE 7021 IDTV PIP · GRUNDIG SE 7027/8 PIP · GRUNDIG SE 7030 · GRUNDIG SE 7089 IDTV LOG · GRUNDIG SE 7090 IDTV LOG · GRUNDIG SE 7090-8 IDTV LOG · GRUNDIG SE 7090/8 IDTV LOG · GRUNDIG SE 7220 IDTV LOG · GRUNDIG SE 7220 IDTV PIP · GRUNDIG SE 7289 IDTV LOG · GRUNDIG SIDNEY 100 SE · GRUNDIG ST 270 IDTV LOG · GRUNDIG ST 270/8 IDTV LOG · GRUNDIG ST 70-200 IDTV · GRUNDIG ST 70-209 · GRUNDIG ST 70-250 IDTV · GRUNDIG ST 70-255 IDTV LOG · GRUNDIG ST 70-255/8 IDTV LOG · GRUNDIG ST 70-268/8 IDTV · GRUNDIG ST 70-270 IDTV LOG · GRUNDIG ST 70-270/8 IDTV LOG · GRUNDIG ST 70-278 IDTV · GRUNDIG ST 70-280 IDTV · GRUNDIG ST 70-282/8 · GRUNDIG ST 70-869 A IDTV · GRUNDIG ST 70-869 IDTV · GRUNDIG ST 70-869 IDTV LOG · GRUNDIG ST 70-97 IDTV · GRUNDIG ST 72-01 IDTV · GRUNDIG ST 72-261 · GRUNDIG ST 72-261 IDTV LOG · GRUNDIG ST 72-261/8 IDTV LOG · GRUNDIG SUPER COLOR M · GRUNDIG SUPER COLOR MW · GRUNDIG SUPER COLOR SE · GRUNDIG SUPER COLOR ST · NECKERMANN 015/547 · NECKERMANN 015/857 · NECKERMANN M 70-281 IDTV/LOG · NECKERMANN M 72-270 IDTV LOG · OTTO-VERSAND 228 676 · OTTO-VERSAND 228 693 · OTTO-VERSAND ST 63-281 IDTV · OTTO-VERSAND ST 70-281 IDTV · QUELLE 029.095 · QUELLE 029.124 · QUELLE M 63-281 IDTV-LOG · QUELLE M 70-281 IDTV

Search this part in the full database
