HR 6579

type ST · family 1BP1 · 27.3 kV maximum anode voltage · 110° deflection · 3 windings · 396 g

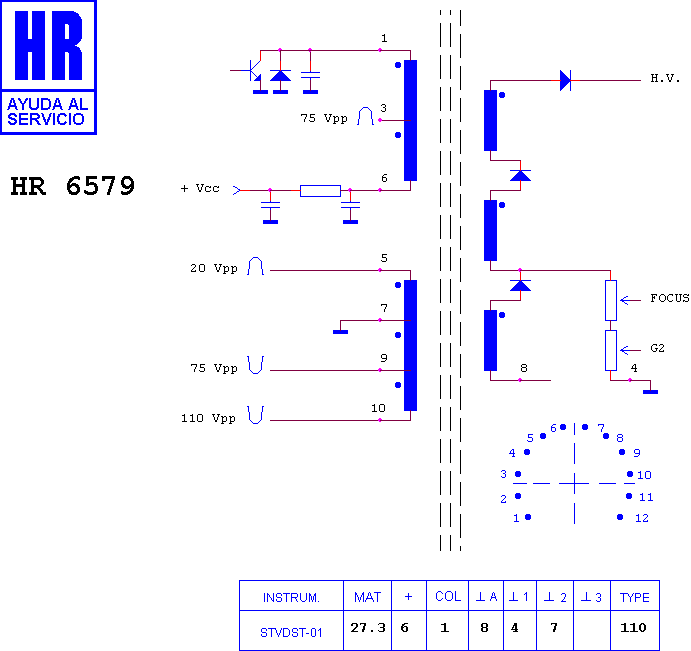

Schematic diagram for HR 6579
schematic

Manufacturer equivalents (2)

2433704 · 433704

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80120 · HR 7425 · HR 80132 · HR 5802

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (8)

HITACHI CHASIS NP 83 X · HITACHI CHASIS NP 83 X-C · HITACHI CHASIS NP 83 X-ML · HITACHI CT 1437 · HITACHI CT 2016 · HITACHI CT 2037 · HITACHI CT 2186 · HITACHI CT 2186 S
