HR 6384

type ST · family 1AP1 · 25.8 kV maximum anode voltage · 110° deflection · 4 windings · 360 g

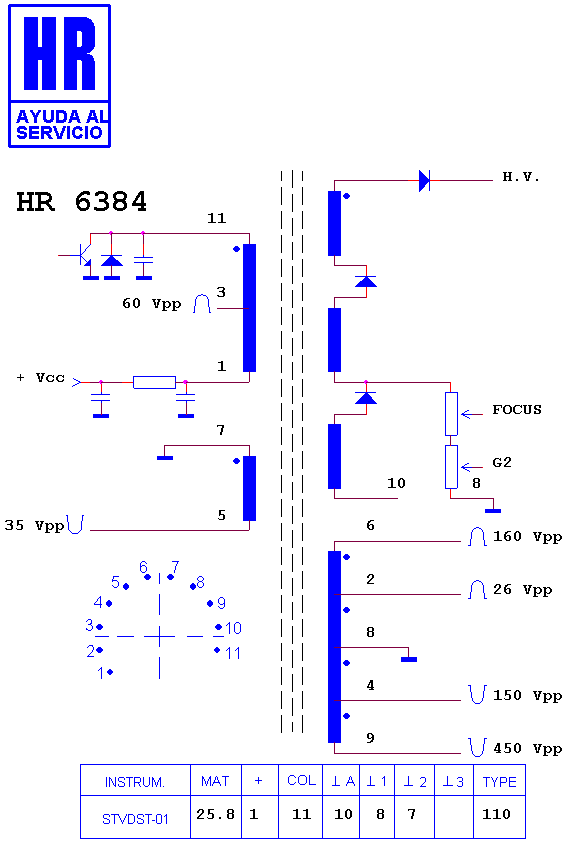

Schematic diagram for HR 6384
schematic

Manufacturer equivalents (6)

F 1562 CE · FAT30271 · KT 9004 · RTRNF1562CEZZ · TVC/101 · Z 4086

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8744 · HR 6104

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (10)

SHARP C 14 · SHARP C 1425 B · SHARP C 1426 · SHARP C 1426 B · SHARP C 1430 A · SHARP C 1465 · SHARP C 1465 B · SHARP C 1487 · SHARP C 1487 B · SHARP C 1490 A
