HR 6266

type ST · family 1AP1 · 17.8 kV maximum anode voltage · 90° deflection · 4 windings · 359 g

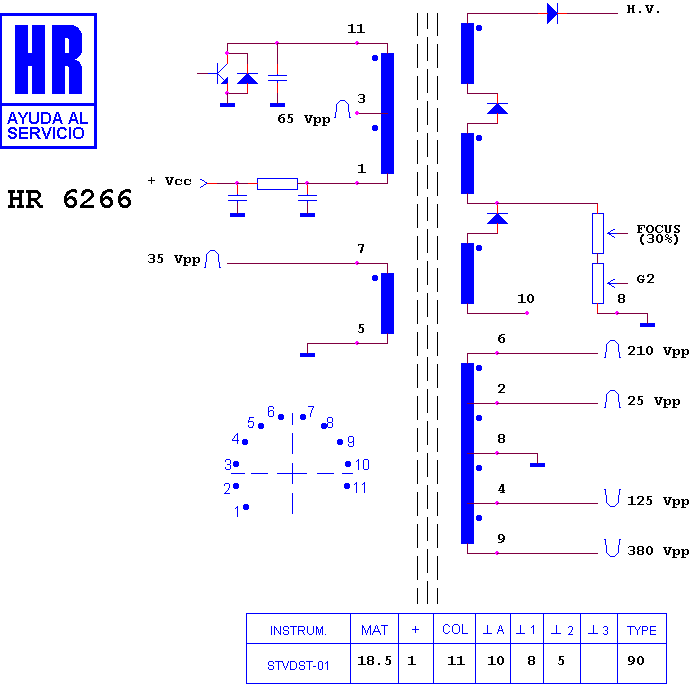

Schematic diagram for HR 6266
schematic

Manufacturer equivalents (9)

F 1563 CE · F 1564 CE · FAT30207 · KT 9005 · KT 9006 · RTRNF1563CEZZ · RTRNF1564CEZZ · TVC/102 · Z 4085

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6395 · HR 7259

Fitted to (24)

SHARP 2030 · SHARP C 16 · SHARP C 1625 · SHARP C 1626 · SHARP C 1626 B · SHARP C 1630 · SHARP C 1630 A · SHARP C 1665 · SHARP C 1665 B · SHARP C 1687 · SHARP C 1687 B · SHARP C 1690 · SHARP C 1690 A · SHARP C 20 · SHARP C 2025 · SHARP C 2026 · SHARP C 2030 · SHARP C 2030 A · SHARP C 2065 · SHARP C 2065 B · SHARP C 2070 · SHARP C 2090 · SHARP C 2090 A · SHARP US 2000
