HR 6261

type ST · family 1PS · 25.9 kV maximum anode voltage · 90° deflection · 5 windings · 606 g

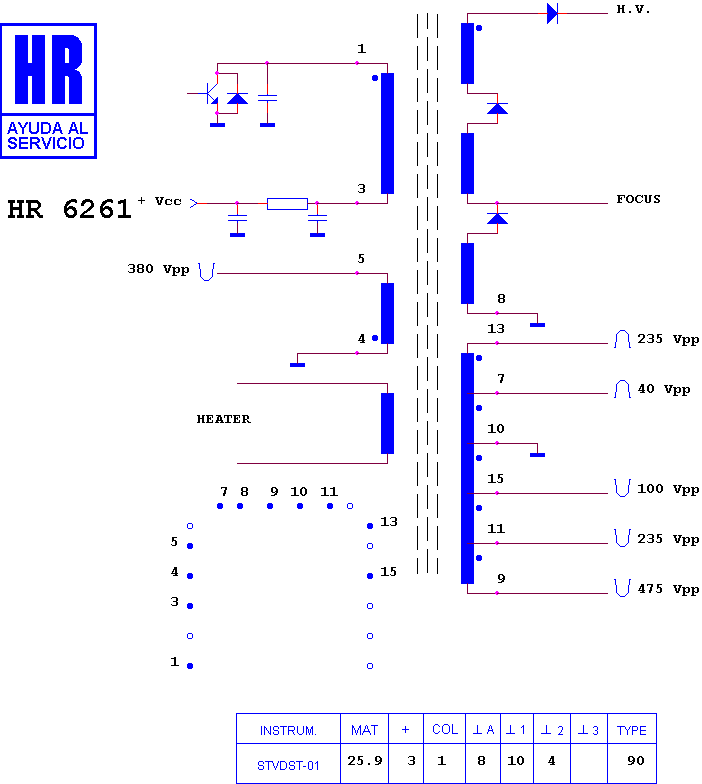

Schematic diagram for HR 6261
schematic

Manufacturer equivalents (25)

0036 1846 0004 · 00361794-0004 · 003617940003 · 003617940006 · 003618460001 · 003618460002 · 003618460003 · 003618460006 · 361794-0003 · 361794-0004 · 361794-0006 · 361794-3 · 361794-4 · 361794-6 · 361846-0001 · 361846-0002 · 361846-0003 · 361846-0004 · 361846-0006 · 361846-1 · 361846-2 · 361846-3 · 361846-4 · 361846-6 · 4835 148 87048

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6262 · HR 8107

Fitted to (31)

MAGNAVOX 25 C 203 AA · MAGNAVOX 25 C 204 AA · MAGNAVOX 25 C 205 AA · MAGNAVOX 25 C 206 AA · MAGNAVOX 25 C 401 · MAGNAVOX 25 C 402 · MAGNAVOX 25 C 403 · MAGNAVOX 25 C 404 · MAGNAVOX 25 C 405 · MAGNAVOX 25 C 406 · MAGNAVOX RS 5022 PE 01 · MAGNAVOX RS 5022 PE 03 · MAGNAVOX RS 5140 PE 01 · MAGNAVOX RS 5144 HP 01 · MAGNAVOX RS 5146 PE 01 · MAGNAVOX RS 5260 AS 01 · MAGNAVOX RS 5264 HP 01 · MAGNAVOX RS 5266 PE 01 · MAGNAVOX RS 5270 CY 01 · MAGNAVOX RS 5278 PE 01 · MAGNAVOX RS 7320 AS 01 · SYLVANIA 25 C 401 · SYLVANIA 25 C 402 · SYLVANIA 25 C 403 · SYLVANIA 25 C 404 · SYLVANIA 25 C 405 · SYLVANIA 25 C 406 · SYLVANIA RLS 592 PE 01 · SYLVANIA RLS 595 HP 01 · SYLVANIA RLS 596 PE 01 · SYLVANIA RLS 598 PE 01
