HR 6224

type ST · family 1BP1 · 19.8 kV maximum anode voltage · 110° deflection · 3 windings · 368 g

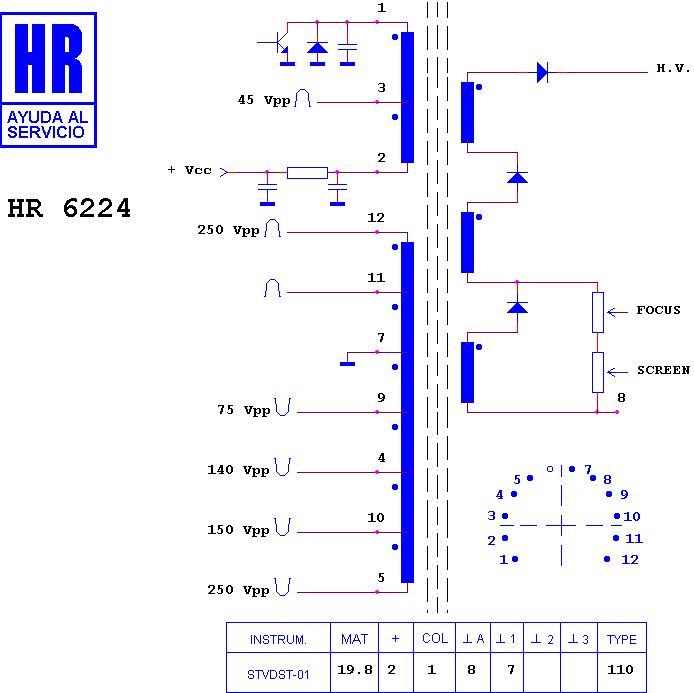

Schematic diagram for HR 6224
schematic

Manufacturer equivalents (12)

003331004 · D 240/37 · F 1768 BM · F 1768 CE · FAT3898 · HR 6224 · KN3898 · ME/6327-00 · RO 117 · RTRNF1768BMZZ · RTRNF1768CEZZ · TR 117

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6256 · HR 6475 · HR 7758 · HR 6290 · HR 8619 · HR 5741 · HR 6687 · HR 7913

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (1)

SHARP C 7078 SN
