HR 8948

type ST · family 1YP · 51.1 kV maximum anode voltage · 110° deflection · 4 windings · 410 g

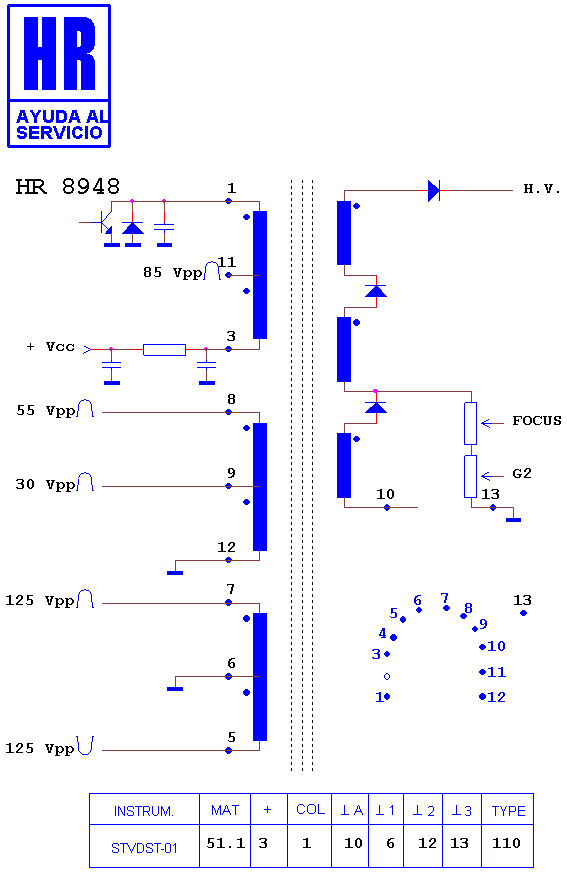

Schematic diagram for HR 8948
schematic (archived)

Manufacturer equivalents (8)

3122 268 32462 · 361 10771 · 4822 361 10771 · AT 2092-32461 · AT 2092-32462 · CETH 020-00 AJ 1 · CETH 020-00 AJ 1 SA · CETH 020-001 J 1

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80033 · HR 80120 · HR 6726 · HR 6310 · HR 6312 · HR 6217 · HR 80107 · HR 8317

Fitted to (20)

JVC 233 · JVC 28 WH 3 EPS · JVC AV 28 WC 2 EN · JVC AV 28 WH 3 · JVC AV 28 WH 3 EP · JVC AV 28 WH 3 EPS · JVC AV 28 WT 2 · JVC AV 28 WZ 2 EN · JVC AV 28 WZ 2 EP · JVC AV 29 SX 2 · JVC AV 29 SX 2 EN · JVC AV 29 TS 2 EN · JVC AV 29 TS 2 PF · JVC AV 32 WH 3 EP · JVC AV 32 WH 3 EPS · JVC AV 32 WZ 2 EN · JVC AV 32 WZ 2 EP · JVC AW 28 WH 3 EP · JVC CHASIS MB · JVC CHASIS MC
