HR 8868

type SM · family 1VS · 23.9 kV maximum anode voltage · H° deflection · 4 windings · 352 g

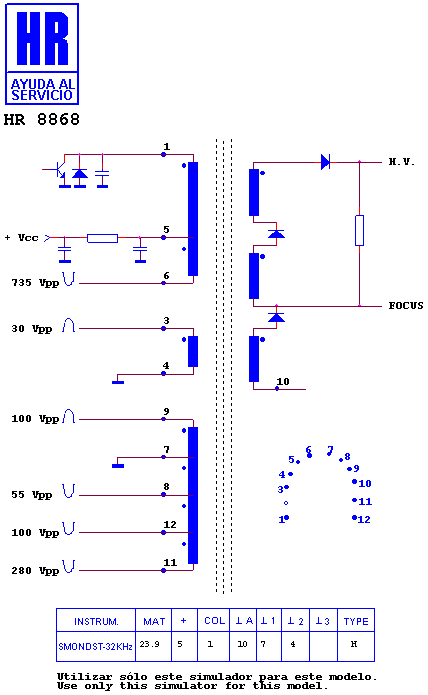

Schematic diagram for HR 8868
schematic (archived)

Manufacturer equivalents (13)

003323143 · 10756-480 · 10756-48X · 109063.30 · 1372.6023 · 1372.6023 A · 1372.6023 B · 259296 · 270125 · 37-BSC310-10301 · BSC31-0103 · RO602 · TR602

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8049

Fitted to (26)

RCA ATC 221 · RCA CHASIS ATC 221 · RCA CHASIS ETC 210 PTV · RCA CHASIS IT 222 · RCA CHASIS ITC 222 · RCA ITC 222 · RCA PROJECTION TV 04006 · RCA PROJECTION TV ITC 222 · RCA TV 04006 · THOMSON 40 KW 412 · THOMSON 40 KW 412 S · THOMSON 40 KW 413 · THOMSON 40 KW 413 S · THOMSON 42 KH 412 GR · THOMSON 42 KH 412 S · THOMSON 42 KH 413 S · THOMSON 44 CW 412 · THOMSON 46 KH 412 · THOMSON 46 KH 412 S · THOMSON 46 KH 413 S · THOMSON 52 JW 642 S · THOMSON 53 KH 412 S · THOMSON CHASIS CP PJ · THOMSON CHASIS ETC 210 EN · THOMSON CHASIS ETC 210 PTV · THOMSON CHASIS ITC 222 PTV

Search this part in the full database
