HR 8689

24 kV maximum anode voltage · 110° deflection · 3 windings · 410 g

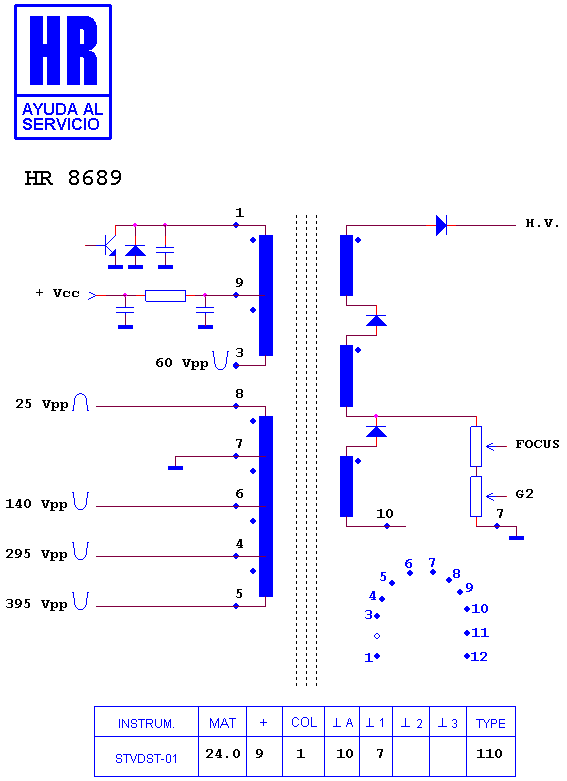

Schematic diagram for HR 8689
schematic (archived)

Manufacturer equivalents (11)

30002045 · 30002054 · 3002054 · DNF-FMA0001 · DNF-FMA01 · FMA0001 · FMA01 · JF0501-2514 · V30002054 · VE30002054 · VS30002054

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6535 · HR 8416 · HR 8029

Fitted to (43)

BASIC LINE CHASIS 11 AK 19 P · CITIZEN CHASIS 11 AK 19 · HITACHI C 2842 N · HITACHI C 2842 NS · HITACHI C 2842 TN · HITACHI CHASIS 11 AK 19 · HITACHI CHASIS 11 AK 19 P · HITACHI CHASIS 11 AK 19 PP · HITACHI CHASIS 11 AK 19 PRO · HITACHI CL 2682 SAT · HITACHI CL 2842 AN · HITACHI CL 2842 ANS · HITACHI CL 2842 S · HITACHI CP 2842 A · HITACHI CP 2842 AN · HITACHI CP 2842 ANS · JVC 28 BT 7 ENB · JVC 28 BT 7 EPS · JVC 28 BT EPS · JVC AV 28 BS 77 EN · JVC AV 28 BT 5 EEB · JVC AV 28 BT 5 EES · JVC AV 28 BT 5 ENB · JVC AV 28 BT 5 ENS · JVC AV 28 BT 7 · JVC AV 28 BT 7 EEB · JVC AV 28 BT 7 EES · JVC AV 28 BT 7 ENB · JVC AV 28 BT 7 ENS · JVC AV 28 BT 7 ENSA · JVC AV 28 BT 7 EPS · JVC AV 2828 BT 7 EPS · JVC CHASIS 11 AK 19 · JVC CHASIS 11 AK 19 Y 11 · JVC CHASIS 11 AK 19 Y PRO · TOSHIBA 28 N 13 D · TOSHIBA 28 N 13 D 2 · TOSHIBA 28 N 13 F · TOSHIBA CHASIS 11 AK 19 · TOSHIBA CHASIS 11 AK 37 110 · TOSHIBA CHASIS AK 19 · VESTEL CHASIS 11 AK 19 PRO · VESTEL CHASIS 11 AK 37 110

Search this part in the full database
