HR 8588

type SM · family 1YP · 30.5 kV maximum anode voltage · L° deflection · 3 windings · 410 g

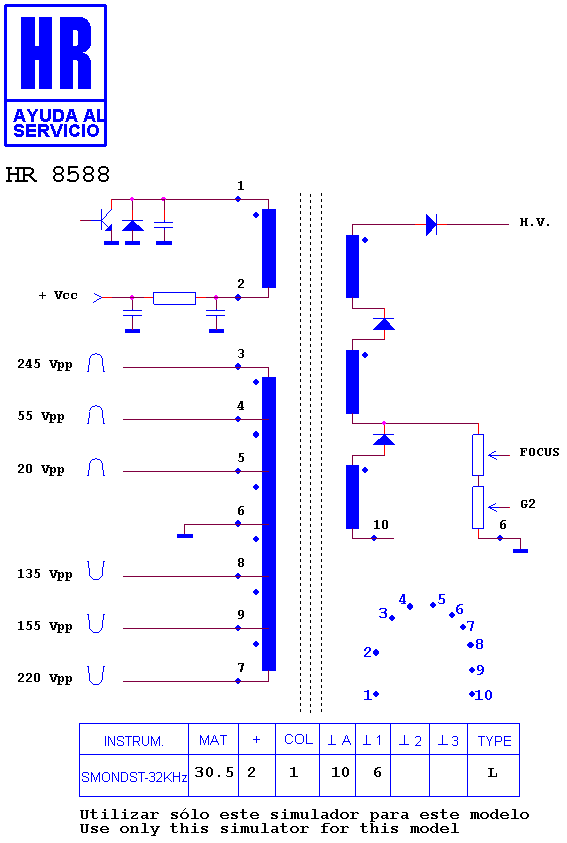

Schematic diagram for HR 8588
schematic

Manufacturer equivalents (1)

ZTFH 65011 A

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8593

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (26)

PANASONIC - MATSUSHITA CHASIS EURO 3 · PANASONIC - MATSUSHITA CHASIS EURO 3 H · PANASONIC - MATSUSHITA CHASIS EURO 3 HW · PANASONIC - MATSUSHITA TX 25 AD 50 F · PANASONIC - MATSUSHITA TX 25 AD 50 S · PANASONIC - MATSUSHITA TX 25 AD 70 C · PANASONIC - MATSUSHITA TX 25 AD 70 F · PANASONIC - MATSUSHITA TX 25 AD 70 FP · PANASONIC - MATSUSHITA TX 25 AD 70 P · PANASONIC - MATSUSHITA TX 29 AD 50 F · PANASONIC - MATSUSHITA TX 29 AD 50 FB · PANASONIC - MATSUSHITA TX 29 AD 50 FS · PANASONIC - MATSUSHITA TX 29 AD 50 S · PANASONIC - MATSUSHITA TX 29 AD 70 F · PANASONIC - MATSUSHITA TX W 28 D 2 DP · PANASONIC - MATSUSHITA TX W 28 D 2 F · PANASONIC - MATSUSHITA TX W 28 D 3 F · PANASONIC - MATSUSHITA TX W 28 D 3 FP · PANASONIC - MATSUSHITA TX W 28 D 3 P · PANASONIC - MATSUSHITA TX W 32 D 2 DP · PANASONIC - MATSUSHITA TX W 32 D 3 DP · PANASONIC - MATSUSHITA TX W 32 D 3 DPL · PANASONIC - MATSUSHITA TX W 32 D 3 F · PANASONIC - MATSUSHITA TX W 32 D 3 FP · PANASONIC - MATSUSHITA TX W 32 D 3 L · PANASONIC - MATSUSHITA TX W 32 D 3 P
