HR 8214

type ST · family 1WP1 · 30.3 kV maximum anode voltage · 110° deflection · 3 windings · 461 g

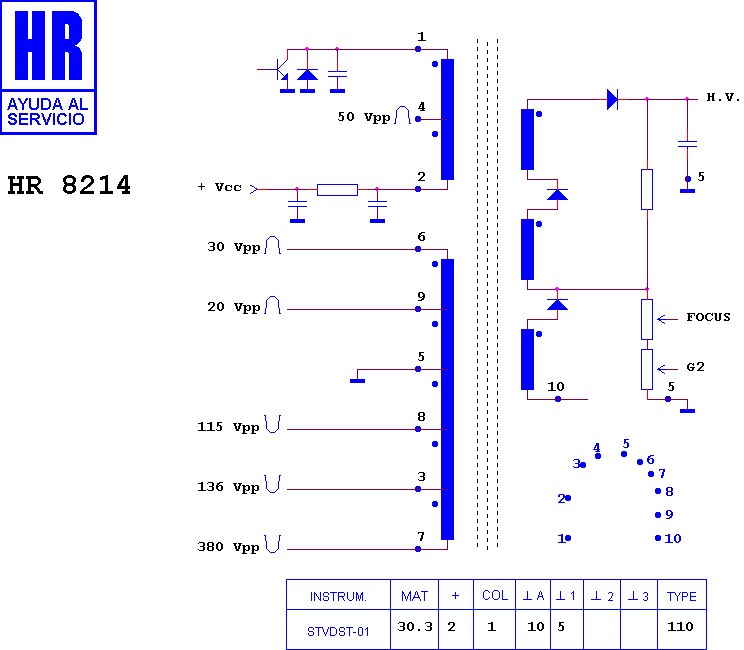

Schematic diagram for HR 8214
schematic

Manufacturer equivalents (3)

A 1201-0027 · AA 26-30001 X · FTR 29 A 002

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8614 · HR 7364 · HR 7974

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (16)

SAMSUNG CF 6237 BN · SAMSUNG CF 7037 BN · SAMSUNG CHASIS RM 110 · SAMSUNG CHASIS Z 70 · SAMSUNG CHASIS Z 90 · SAMSUNG CI 7271 NP · SAMSUNG CS 6271 WP · SAMSUNG CX 5939 BN · SAMSUNG CX 5939 BW · SAMSUNG CX 6239 · SAMSUNG CX 6239 NP · SAMSUNG CX 6239 P · SAMSUNG CX 6839 NP · SAMSUNG CX 7030 NP · SAMSUNG CX 7030 NPA · SAMSUNG CX 7039 NPA
