HR 80114

36.1 kV maximum anode voltage · 90° deflection · 3 windings · 296 g

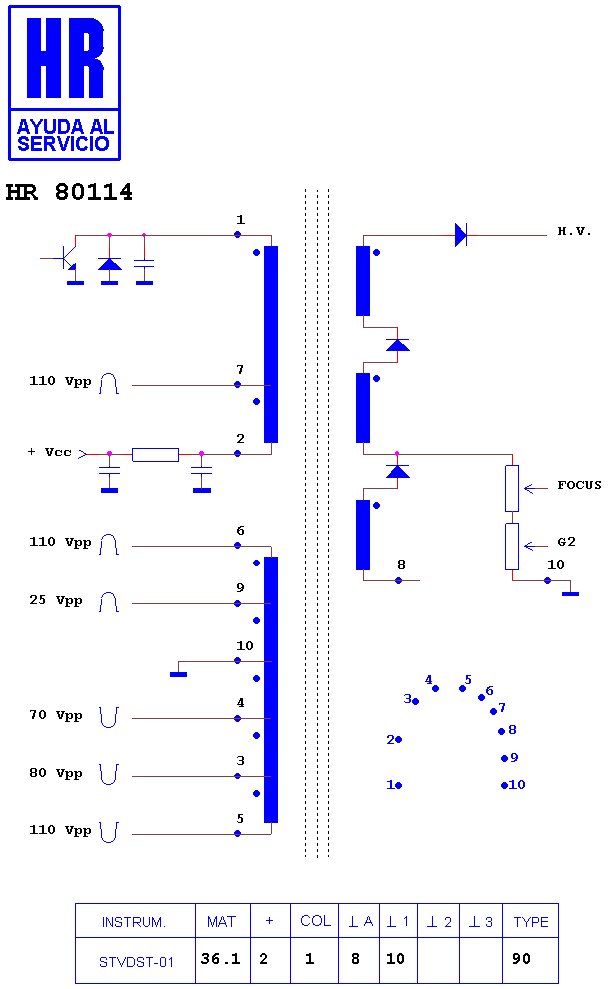

Schematic diagram for HR 80114
schematic (archived)

Manufacturer equivalents (20)

001-220192-10 · 1412.5002 · 1412.5002A · 1412.5002B · 242253102574 · 242253102586 · 242253102638 · 53102574 · 53102586 · 53102638 · 604100000601 · F02A.0009 · F03A.0007 · HR 80114 · JF0501-1927 · JF0501-19274 · JF0501-19274B · JF0501-19274R · JF0501-19277 · JF0501-21836

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80119 · HR 8240

Fitted to (23)

ADX GT 9421 A · PHILCO MT 2099 C · PHILCO MT 2102 S · PHILCO PCS 2976 S · PHILCO TC 29 C 21 · PHILIPS 21 HT 3504 · PHILIPS 21 HT 3504/01 · PHILIPS 21 PT 1820 · PHILIPS 21 PT 1820/01 · PHILIPS 21 PT 1967 · PHILIPS 21 PT 1967/01 · PHILIPS 21 PT 1967/05 · PHILIPS 21 PT 1967/58 · PHILIPS 21 PT 5409 · PHILIPS 21 PT 5409/01 · PHILIPS 21 PT 5409/05 · PHILIPS 21 PT 5457 · PHILIPS 21 PT 5457/01 · PHILIPS 21 PT 5457/05 · PHILIPS 21 PT 5457/58 · PHILIPS 29 PT 6441 · PHILIPS 29 PT 6441/85 · PHILIPS CHASIS L 01.2 21

Search this part in the full database
