HR 7972

type SM · family 1WP1 · 21.3 kV maximum anode voltage · L° deflection · 3 windings · 474 g

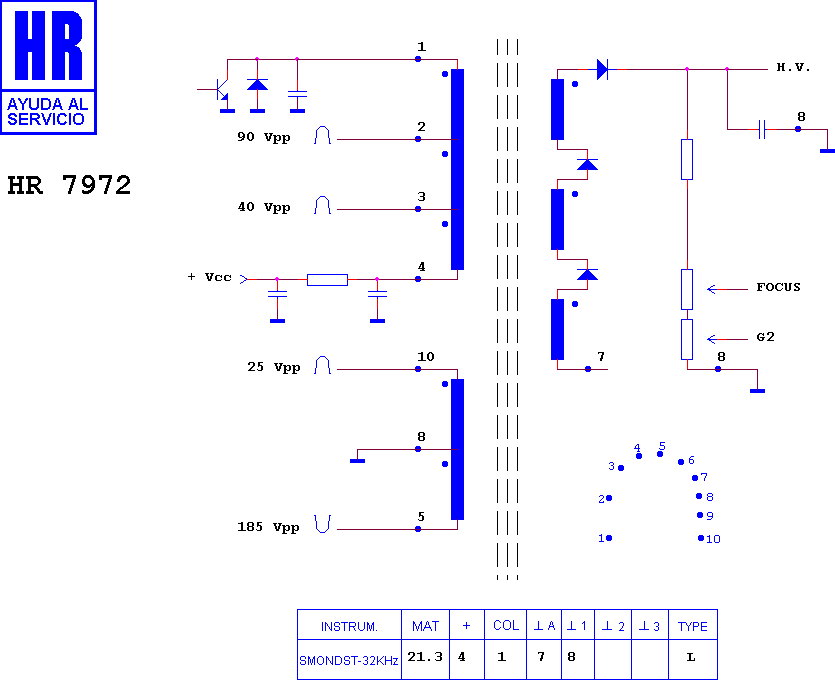

Schematic diagram for HR 7972
schematic

Manufacturer equivalents (9)

39 L 1039 AZ · 391039A · 47 F 13 0420 · ETF 39 L 1039 AZ · FEA 410 · IP 14011 · IP14083 · MAT33273 · MRCFT 270

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7780

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (27)

CHUNTEX 1451 CLR · CHUNTEX MONITOR · CTX 14 S 1 CLR · CTX 1441 CLR · CTX 1451 CLR · CTX 1451 CNR · CTX 451 · CTX CTX 1451 CLR · CTX CTX 451 · CTX MONITOR · ELTEC MONITOR · ELTEC ZCM 1435 XT · INVEST 1451 CLR · INVEST MONITOR · OLIDATA 1451 CLR · OLIDATA MONITOR · OLIDATA MR 1451 CLR · OLIVETTI CGD 1450 GM · OLIVETTI MONITOR · TARGA MONITOR · TARGA TM 3620 PNL · VIDEOCOMPO 4138 EC · VIDEOCOMPO MONITOR · ZENITH MONITOR · ZENITH ZCM 1435 PT · ZENITH ZCM 1435 XT · ZENITH ZCM 1790
