HR 7937

type SM · family 1WP1 · 30.1 kV maximum anode voltage · H° deflection · 3 windings · 461 g

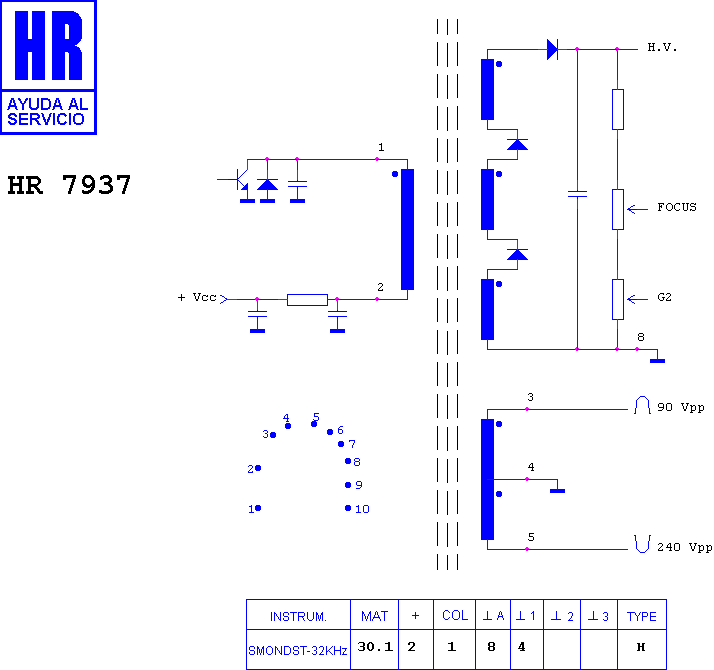

Schematic diagram for HR 7937
schematic

Manufacturer equivalents (4)

FTO 14 A 041 · IP 14032 · MAT33325 · MF 1960

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 46183 · HR 7786 · HR 7764

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (22)

COMPAQ 472 P · COMPAQ MONITOR · FUJITSU FCM 246 L · FUJITSU FCM 2462 · FUJITSU MONITOR · HEWLETT PACKARD 2802 A · HEWLETT PACKARD 2804 A · HEWLETT PACKARD D 2802 A · HEWLETT PACKARD D 2804 A · HEWLETT PACKARD D 2804 B · HEWLETT PACKARD D 2814 · HEWLETT PACKARD MONITOR · SAMTRON 428 VSL · SAMTRON COMPUTER MONITOR · SAMTRON CS 428 SL · SAMTRON CS 428 VS · SAMTRON MONITOR · SAMTRON SC 428 SL · SAMTRON SC 428 VS · SAMTRON SC 428 VS + · SAMTRON SC 428 VSL · SAMTRON SC 431 VS
