HR 7826

type SM · family 1WP1 · 26.5 kV maximum anode voltage · H° deflection · 4 windings · 461 g

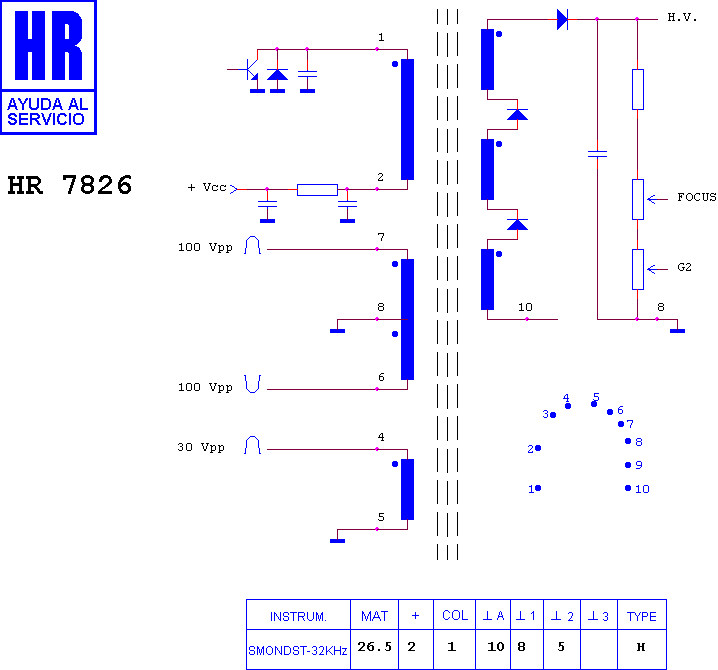

Schematic diagram for HR 7826
schematic

Manufacturer equivalents (5)

5RH0000078 · FFA 83012 D · FFA 83013 D · IP 14046 · ZTFJ 73346 A

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80072 · HR 8720

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (20)

DAEWOO 1427 S · DAEWOO 1427 X · DAEWOO 1427 X 1 · DAEWOO 1428 X · DAEWOO CMC 14227 X · DAEWOO CMC 1424 X · DAEWOO CMC 1427 · DAEWOO CMC 1427 S · DAEWOO CMC 1427 X · DAEWOO CMC 1427 X 1 · DAEWOO CMC 14275 · DAEWOO CMC 1428 X · DAEWOO CMC 1507 X · DAEWOO MONITOR · VIDEOCOMPO 1427 S · VIDEOCOMPO 1427 X · VIDEOCOMPO 1427 X 1 · VIDEOCOMPO 1428 X · VIDEOCOMPO 1460 XE · VIDEOCOMPO MONITOR

Search this part in the full database
