HR 7350

type SM · family 1AS1 · 30.7 kV maximum anode voltage · H° deflection · 4 windings · 314 g

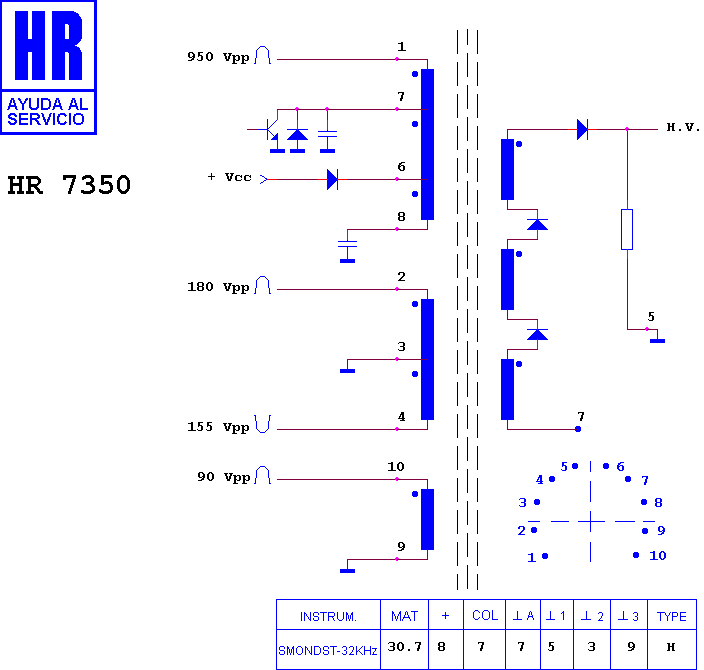

Schematic diagram for HR 7350
schematic

Manufacturer equivalents (2)

7350-01 · 7350-02

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 46269

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (3)

VARIOS FABRICANTES E 2 · VARIOS FABRICANTES MONITOR · VARIOS FABRICANTES VIDEOMATIC E 2
