HR 7334

37.2 kV maximum anode voltage · 110° deflection · 3 windings · 248 g

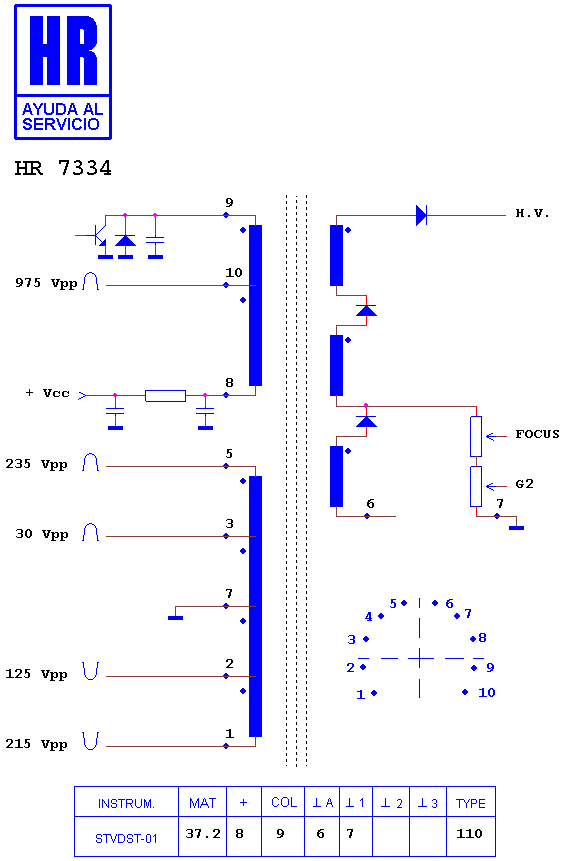

Schematic diagram for HR 7334
schematic (archived)

Manufacturer equivalents (4)

15298-85A · 246610 · PN15298-85A · XX15298-85A

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8322

Fitted to (21)

RCA CHASIS CTC 197 AM · RCA CHASIS CTC 197 AM 1 · RCA CHASIS CTC 197 AN · RCA CHASIS CTC 197 AP · RCA CHASIS CTC 197 AR · RCA CHASIS CTC 197 AS · RCA CTC 197 AM · RCA CTC 197 AM 1 · RCA CTC 197 AN · RCA CTC 197 AP · RCA CTC 197 AR · RCA CTC 197 AS · RCA F 27685 YX 1 (AM) · RCA F 27685 YX 2 · RCA F 27685 YX 2 (AM 1) · RCA F 27689 YX 1 (AS) · RCA PS 27500 YX 2 (AN) · RCA PS 27510 YX 1 (AN) · RCA PS 27600 YX 2 (AP) · RCA PS 27610 YX 1 (AP) · RCA PS 27610 YX 1 (AR)

Search this part in the full database
