HR 6560

type SM · family 1BP1 · 25.6 kV maximum anode voltage · L° deflection · 5 windings · 388 g

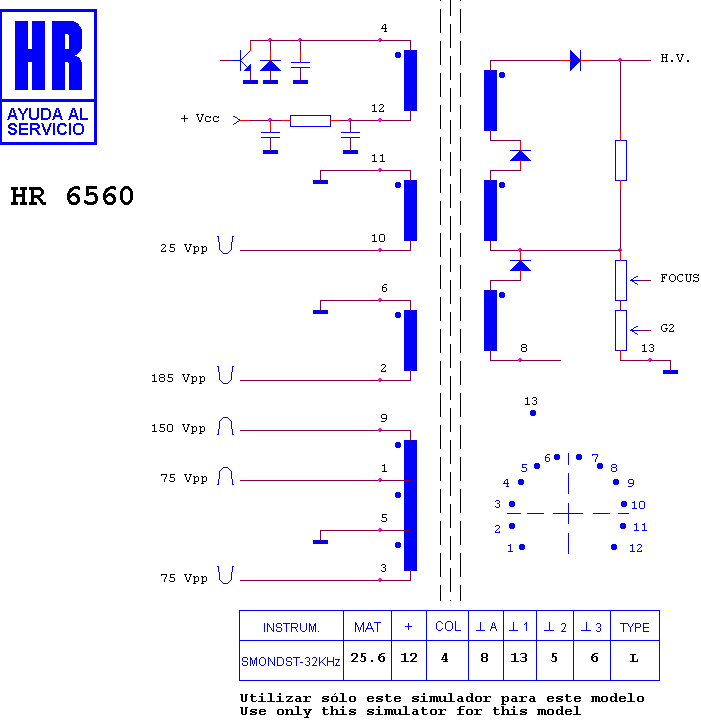

Schematic diagram for HR 6560
schematic

Manufacturer equivalents (20)

003321114 · 003321115 · 1182.1417 · 1182.1417A · 1182.1427 · 1372.0008 · 1372.00080 · 444 50 0152 · 444 50 0179 · 444500179/009 · 444500179/909 · 444500179A2 · 444500179KD · 44500179 · FAT30512 · H 32-13 · HR 6560 · KN30512 · RO 397 · TR 407

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7674 · HR 7954

Fitted to (37)

METZ 63 TB 72 · METZ 70 TB 73 · METZ 72 TC 75 · METZ 72 TD 58 · METZ 72 TD 68 · METZ 72 TD 83 · METZ 72 TD 85 · METZ 72 TD 86 · METZ 72 TD 87 · METZ 84 TD 88 · METZ CARAT SF · METZ CARAT SF PIP · METZ CHASIS 696 G · METZ CHASIS 696 G 1 · METZ CHASIS 696 G 1-0172 · METZ CHASIS 696 G 1-0269 · METZ CHASIS 696 G 1-0269 A 2 · METZ CHASIS 696 G 1-0371 · METZ CHASIS 696 G 1-0570 · METZ CHASIS 696 G 1-0675 · METZ CHASIS 696 G 1-7173 · METZ CHASIS 696 G 1-7251 · METZ CHASIS 696 G 1-7571 · METZ CHASIS 696 G 1-7676 · METZ CHASIS 696 G 1-7770 · METZ CHASIS 696 G-0982 · METZ CLASSIC SF · METZ CLASSIC SF PIP · METZ KRETA SF · METZ MADRAS SF · METZ MONDIAL S PIP · METZ NORDKAP S · METZ SANTOS SF · METZ STARATOS SF PIP · METZ STRATOS SF · METZ SUMATRA SF · METZ TV 32KHZ 100HZ
