HR 6392

type ST · family 1BS1 · 33.3 kV maximum anode voltage · 110° deflection · 4 windings · 410 g

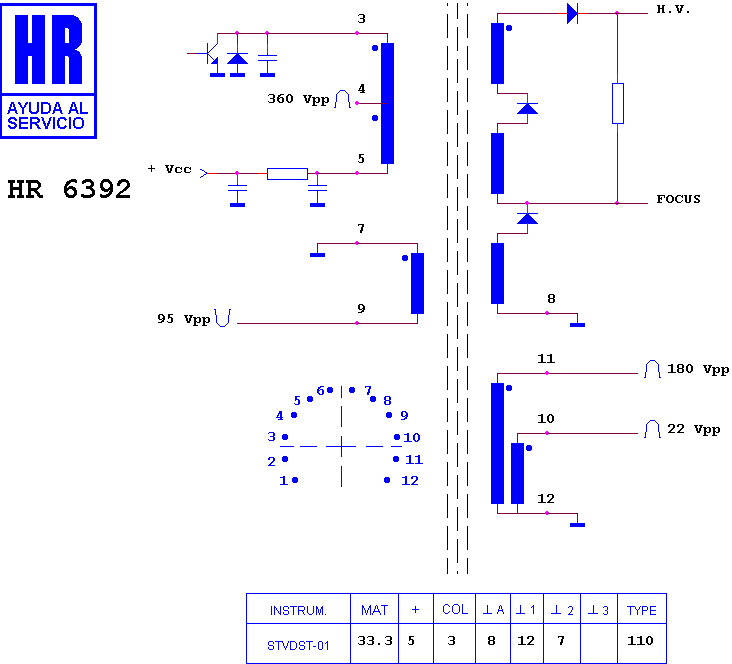

Schematic diagram for HR 6392
schematic

Manufacturer equivalents (8)

239.051 · 309 311 989 · 35072500 · 401555.00 · 401555.01 · 40308-14 · 534 TX 0294 · FAT30688

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6659

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (35)

NORDMENDE 0992.675 A · NORDMENDE 6.362 PIP · NORDMENDE 7.261 · NORDMENDE 7.261 DS · NORDMENDE 7.262 PIP · NORDMENDE 992.675 A · NORDMENDE BLACK QUARZ · NORDMENDE CHASIS IDC 2 · NORDMENDE FUTURA SOUND · NORDMENDE FUTURA SOUND 63 TD · NORDMENDE FUTURA SOUND 72 TD · NORDMENDE FUTURA SOUND 84 TD · NORDMENDE PRESTIGE 72 TD · NORDMENDE SL 63 TD · NORDMENDE SL 72 TD · NORDMENDE SL 7261 · TELEFUNKEN 296 · TELEFUNKEN 296 PIP · TELEFUNKEN 335 PIP T · TELEFUNKEN 550 DV · TELEFUNKEN 570 DV · TELEFUNKEN 590 DV · TELEFUNKEN 8500 DV · TELEFUNKEN BS 550 DV · TELEFUNKEN BS 570 DV · TELEFUNKEN BS 590 DV · TELEFUNKEN CHASIS 619 · TELEFUNKEN CHASIS 619 PIP · TELEFUNKEN CHASIS IDC 2 · TELEFUNKEN PALCOLOR BS · TELEFUNKEN PALCOLOR SLX · TELEFUNKEN PALCOLOR SM · TELEFUNKEN SLX 296 · TELEFUNKEN SLX 296 PIP · TELEFUNKEN SM 335 PIP T

Search this part in the full database
