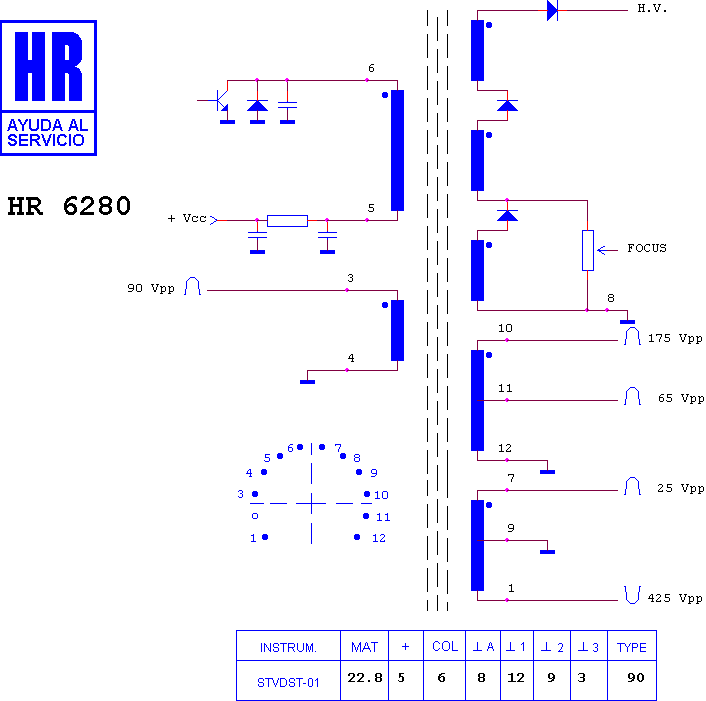

HR 6280

type ST · family 1BP1 · 22.8 kV maximum anode voltage · 90° deflection · 4 windings · 425 g

Manufacturer equivalents (19)

4109 · B 32 3403 · B 32 3403 001 · B 32 3403 001 000 · B 32 3403 002 · B 32 3403 002 000 · B 32 3403 003 · B 32 3403 009 · B 32 3409 · B 32 3409 000 · B 32 3409 000 000 · B 32 3409 001 · B 32 3409 001 000 · B 32 3409 002 · B 32 3409 002 000 · B 32 3409 003 · FAT 30230 · KN 30230 · TVC/22

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8847 · HR 8069 · HR 7462

Accessories (1)

Parts the catalogue lists alongside this one. They are separate items, not part of the transformer.

• HR 16525 — Screen (G2) control

Notes

COD-038 THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (19)

HITACHI PC 1401 · HITACHI PC 1601 · HITACHI PC 1602 · HITACHI PC 2001 · HITACHI PC 2002 · HITACHI PC 2003 · PHILCO CHASIS CPH 01 · PHILCO CHASIS CTH 001 · PHILCO CHASIS CTH 01 · PHILCO CPH 01 · PHILCO PC 1401 · PHILCO PC 1402 · PHILCO PC 1403 · PHILCO PC 1601 · PHILCO PC 1602 · PHILCO PC 1603 · PHILCO PC 2001 · PHILCO PC 2002 · PHILCO PC 2003
