HR 6190

type ST · family 1BP1 · 20.6 kV maximum anode voltage · 90° deflection · 2 windings · 360 g

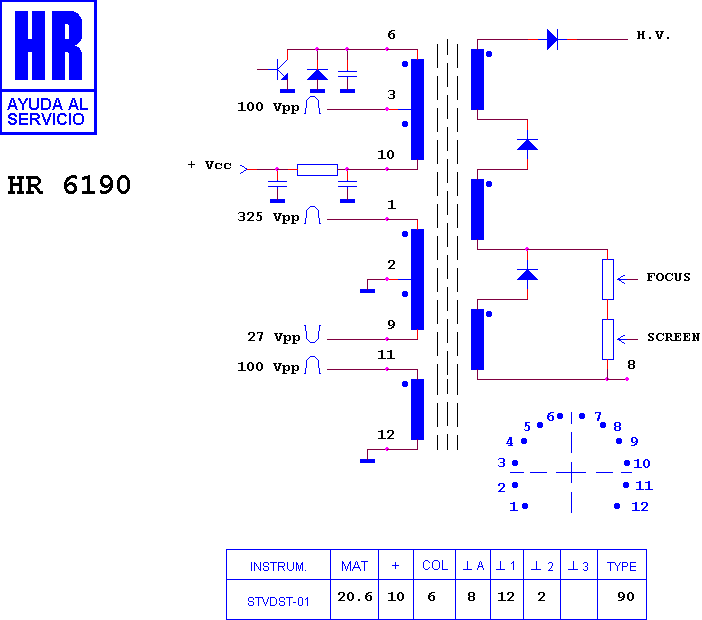

Schematic diagram for HR 6190
schematic

Manufacturer equivalents (7)

2432611 · 2432651 · 4900 065 160 · BSC 0414 · FAT3971 · FBT 079 · ME/6178-00

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7651

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (19)

HITACHI 1411 · HITACHI 2052 · HITACHI CDT 1411 · HITACHI CDT 2052 · HITACHI CPT 1411 · HITACHI CPT 1651 · HITACHI CPT 1653 · HITACHI CPT 1655 · HITACHI CPT 1662 · HITACHI CPT 1663 · HITACHI CPT 1867 · HITACHI CPT 2028 · HITACHI CPT 2050 · HITACHI CPT 2051 · HITACHI CPT 2054 · HITACHI CPT 2062 · HITACHI CPT 2064 · HITACHI CPT 2065 · HITACHI CPT 2067

Search this part in the full database
