HR 6034

type ST · family 1BP1 · 20.7 kV maximum anode voltage · 90° deflection · 3 windings · 360 g

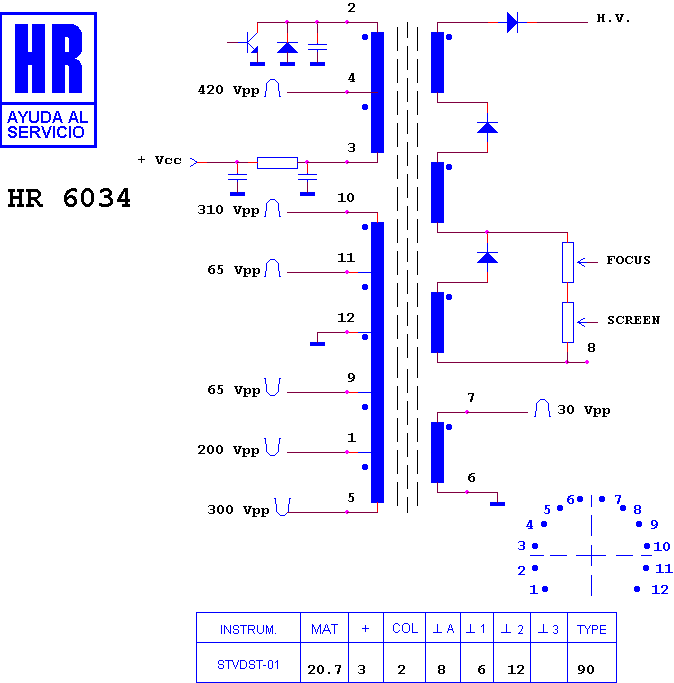

Schematic diagram for HR 6034
schematic

Manufacturer equivalents (6)

37020.00 · 37020.01 · 37020.04 · 37020.05 · 37320.00 · HR 6034

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6287

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (8)

ALBIRAL-ALBICOLOR CHASIS S 83 · ALBIRAL-ALBICOLOR CHASIS SM 83 · ASTROSOUND CHASIS S 83 · ASTROSOUND CHASIS SM 83 · KOLSTER CHASIS S 83 90§ · KOLSTER CHASIS SM 83 90§ · TANAKA CHASIS S 83 90§ · TANAKA CHASIS SM 83 90§
