HR 46185

type SM · family 1WP1 · 21.1 kV maximum anode voltage · H° deflection · 3 windings · 444 g

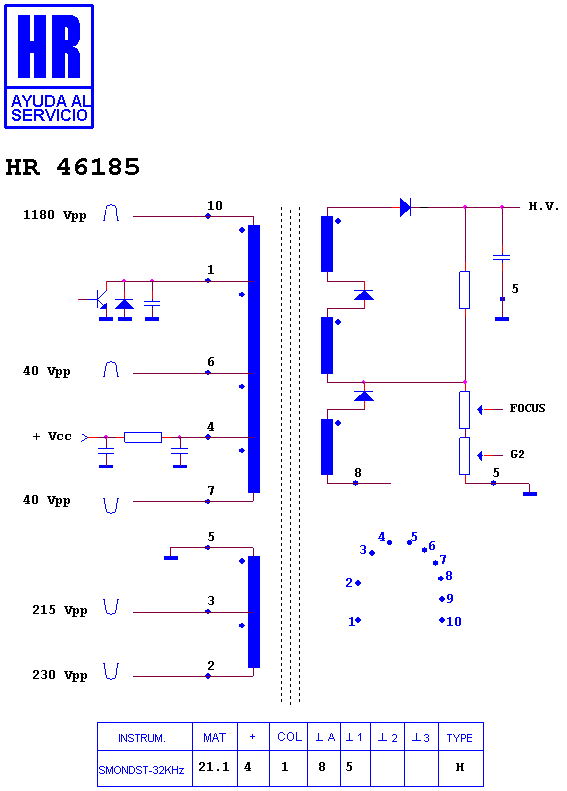

Schematic diagram for HR 46185
schematic

Manufacturer equivalents (17)

138 31250 · 140 10632 · 3138 128 77451 · 3138 128 78210 · 3138 128 78211 · 3138 138 31250 · 3138 178 70220 · 3138 178 70221 · 4822 140 10632 · AT 2097/06 · AT 2097/06 B · AT2097/06B-31281 · CF 1001 · CF 1009 · CF 1009 A · LCE CF 1009 · LCE CF 1009 A

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8278

Fitted to (31)

IBM G 72 · IBM MONITOR · PHILIPS 105 B · PHILIPS 107 S · PHILIPS 15 B · PHILIPS 15 B 1300 CM · PHILIPS 15 B 1320 · PHILIPS 15 B 1321 W/00C · PHILIPS 15 B 1321 Z/00C · PHILIPS 15 B 1322 · PHILIPS 15 B 1322/48 B · PHILIPS 15 B CM 1300 · PHILIPS 17 C 13 A 2 E · PHILIPS 17 C 1321 N/00C · PHILIPS 17 C 2321 · PHILIPS 17 C 2321 N · PHILIPS 17 C 2321 N/00C · PHILIPS 19 B 2502 H/74C · PHILIPS 3 A 323 A2H/00C · PHILIPS 3 A 323 A2H/74J · PHILIPS 3 A 32322 E/74C · PHILIPS 3 A 32322 E/76C · PHILIPS 3 A 32322 E/89C · PHILIPS 3 A 32322 E/97C · PHILIPS 3 D 81301 W/31C · PHILIPS 3 D 81301 W/31H · PHILIPS 3 D 81301 W/74C · PHILIPS 3 K 523 A2Q/89H · PHILIPS CHASIS CM 1317 · PHILIPS CM 1300 · PHILIPS MONITOR
