HR 8777

type ST · family 1WD · 51.1 kV maximum anode voltage · 110° deflection · 4 windings · 474 g

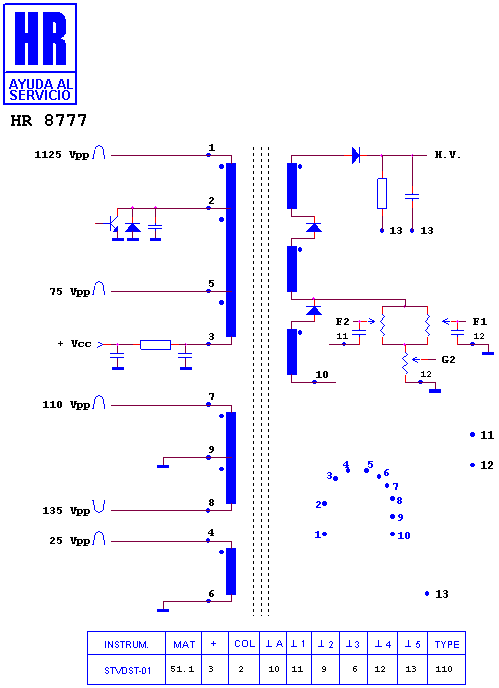

Schematic diagram for HR 8777
schematic (archived)

Manufacturer equivalents (3)

AA2630005P · FCZ 29 A 010 · FCZ 29 A 010 S

Fitted to (22)

SAMSUNG 29 A 6 · SAMSUNG CHASIS KS 3 A · SAMSUNG CHASIS SCT 53 A · SAMSUNG CS 29 A 100 · SAMSUNG CS 29 A 6 HP · SAMSUNG CS 29 A 6 HTR · SAMSUNG CS 767 AHP · SAMSUNG CW 29 A 6 HA · SAMSUNG CW 29 A 6 HAK · SAMSUNG CW 29 A 6 HAK 55 A · SAMSUNG CW 29 A 6 HAX · SAMSUNG CW 29 A 6 HAX/XEC · SAMSUNG CW 29 A 6 HAX/XEP · SAMSUNG CW 29 A 6 HAX/XET · SAMSUNG WF 32 W 6 HA · SAMSUNG WS 28 W 6 HA · SAMSUNG WS 28 W 6 VNG · SAMSUNG WS 32 W 6 HA · SAMSUNG WS 32 W 6 HAX · SAMSUNG WS 32 W 6 VHG · SAMSUNG WS 32 W 66 VS 8 X/XEC · SAMSUNG WS 32 W 66 VS 8 XXEC
