HR 8643

type ST · family 1YP · 26.3 kV maximum anode voltage · 90° deflection · 410 g

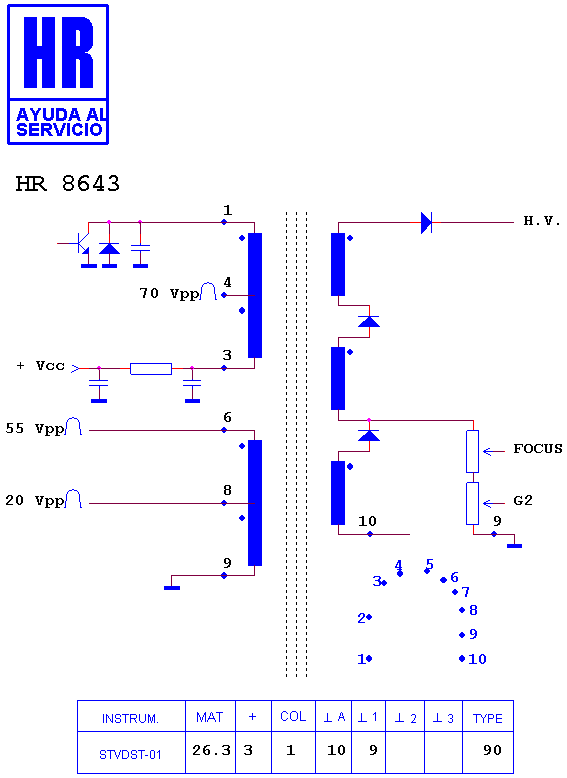

Schematic diagram for HR 8643
schematic (recovered)

Manufacturer equivalents (1)

FBT 14 N

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (1)

SHARP C 1438
