HR 8642

type ST · family 1YP · 27.4 kV maximum anode voltage · 90° deflection · 410 g

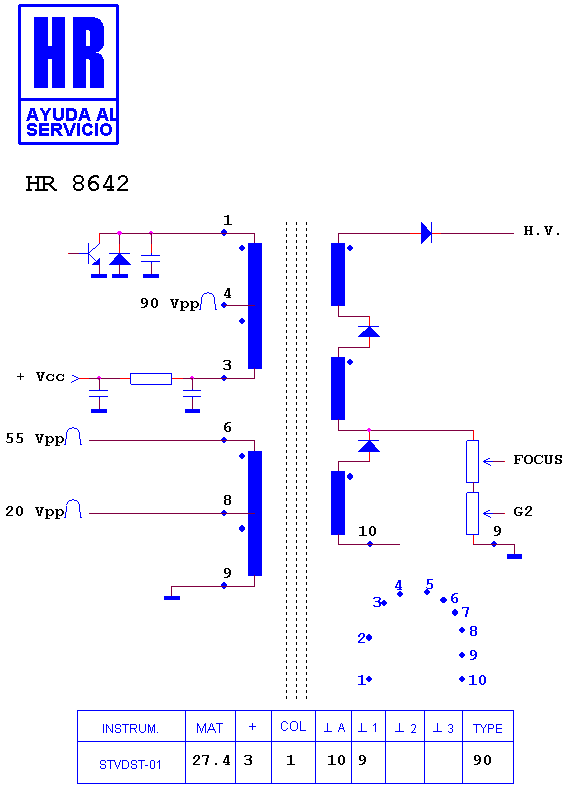

Schematic diagram for HR 8642
schematic (recovered)

Manufacturer equivalents (8)

04090002005 · 07090048626 · 7110101 · 711010577 · F 2005 CE · KT 9014 · RTRNF2005CE · RTRNF2005CEZZ

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (5)

SHARP 20 ST 57 · SHARP 20 T 57 · SHARP C 20 ST 57 · SHARP C 2038 · SHARP C 2057
