HR 8631

type ST · family 1YP · 45 kV maximum anode voltage · 110° deflection · 410 g

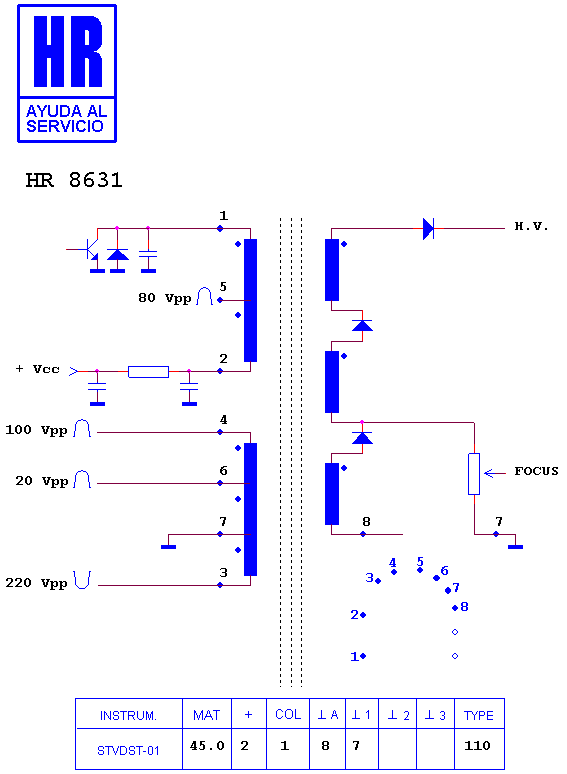

Schematic diagram for HR 8631
schematic (recovered)

Manufacturer equivalents (1)

ZTFH 65005 A

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (28)

PANASONIC - MATSUSHITA 29 AD 3 C · PANASONIC - MATSUSHITA CHASIS EURO 2 · PANASONIC - MATSUSHITA CHASIS EURO 2 L · PANASONIC - MATSUSHITA CHASIS EURO 2 S · PANASONIC - MATSUSHITA TX 25 AD 0 DP · PANASONIC - MATSUSHITA TX 25 AD 1 D · PANASONIC - MATSUSHITA TX 25 AD 1 DP · PANASONIC - MATSUSHITA TX 25 AD 1 E · PANASONIC - MATSUSHITA TX 25 AD 2 · PANASONIC - MATSUSHITA TX 25 AD 2 C · PANASONIC - MATSUSHITA TX 25 AD 2 DP · PANASONIC - MATSUSHITA TX 25 AD 2 P · PANASONIC - MATSUSHITA TX 25 AS 1 D · PANASONIC - MATSUSHITA TX 25 MD 1 · PANASONIC - MATSUSHITA TX 28 WD 1 C · PANASONIC - MATSUSHITA TX 29 AD 1 D · PANASONIC - MATSUSHITA TX 29 AD 1 DP · PANASONIC - MATSUSHITA TX 29 AD 1 E · PANASONIC - MATSUSHITA TX 29 AD 1 P · PANASONIC - MATSUSHITA TX 29 AD 2 · PANASONIC - MATSUSHITA TX 29 AD 2 C · PANASONIC - MATSUSHITA TX 29 AD 2 DM · PANASONIC - MATSUSHITA TX 29 AD 2 DP · PANASONIC - MATSUSHITA TX 29 AD 2 DPM · PANASONIC - MATSUSHITA TX 29 AD 2 M · PANASONIC - MATSUSHITA TX 29 AD 3 C · PANASONIC - MATSUSHITA TX 29 AD 3 F · PANASONIC - MATSUSHITA TX 29 AD 3 P
