HR 8629

type ST · family 1VP · 35.4 kV maximum anode voltage · 110° deflection · 410 g

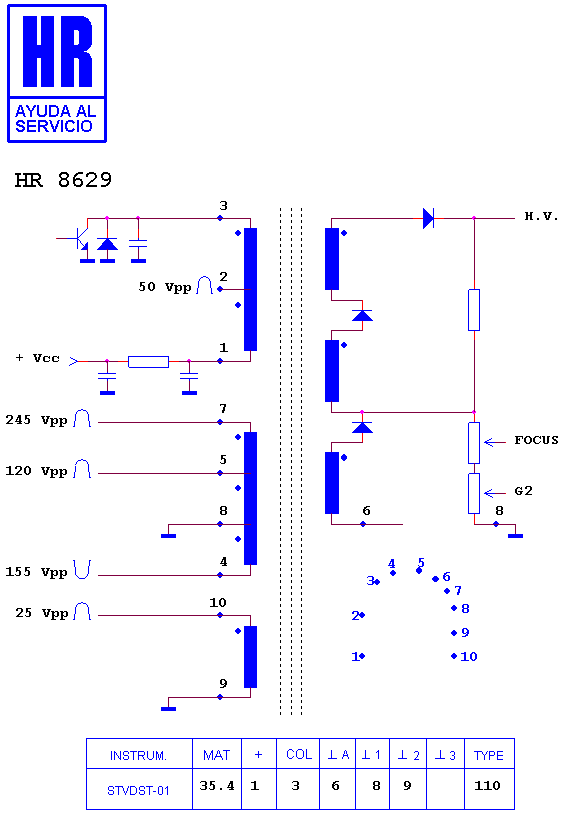

Schematic diagram for HR 8629
schematic (recovered)

Manufacturer equivalents (11)

003313142 · 106914.90 · 1352.5097 · 1352.5097 A · 36132200 · 40348-11 · 40348A-11 · 468 TX 807 CS · HR 8629 · RO863 · TR863

Fitted to (22)

BRE 70 200 S · BRE CHASIS TX 807 CS · FERGUSON-THORN-EMI CHASIS TX 807 CS · FERGUSON-THORN-EMI M 6314 U · FERGUSON-THORN-EMI M 7017 U · NORDMENDE CHASIS TX 807 CS · SABA CHASIS TX 807 CS · SABA M 6317 E · SABA M 6317 U · SABA M 7017 U · SABA T 7017 E · TELEFUNKEN CHASIS TX 807 CS · THOMSON 21 DG 17 UG · THOMSON 21 MX 15 E 3 · THOMSON 25 DG 17 E · THOMSON 25 DG 17 O · THOMSON 25 DG 17 UG · THOMSON 28 DF 17 E · THOMSON 28 DF 170 R · THOMSON 28 DG 15 ET · THOMSON 28 DG 17 E · THOMSON CHASIS TX 807 CS
