HR 8628

type ST · family 1XP1 · 28.5 kV maximum anode voltage · 110° deflection · 262 g

Schematic diagram for HR 8628
schematic (recovered)

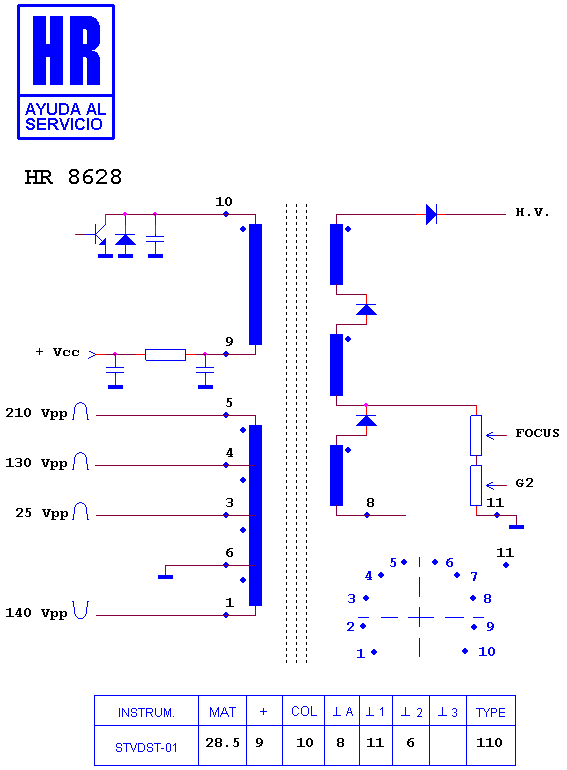

Schematic diagram for HR 8628
pin-out diagram
Schematic diagram for HR 8628
pin-out diagram

Manufacturer equivalents (23)

1142.4001 · 1142.4001 A · 1142.40012 · AA 26-00116 A · AA 26-00213 A · AA 26-00231 A · AA26-00041A · AA26-00171A · AA26-00201A · AA26-00207A · AA26-002101A · DFBTCA173-175CB · F01C.0001 · FCA173 · FCA173A · FCA173B · FOK 14 A 001 · FSA173B · FSA38031M · FSV 14 A 004 C · FSV 14 A 004 H · FSV 14 A 004 H (S) · FSV14004H

Fitted to (122)

SAMSUNG CB 14 F 12 T · SAMSUNG CB 14 F 12 TSX · SAMSUNG CB 14 F 12 TSX/XEC · SAMSUNG CB 14 F 12 ZSX · SAMSUNG CB 14 F 12 ZSX/XEC · SAMSUNG CB 14 Y 52 T · SAMSUNG CB 14 Y 52 TBX · SAMSUNG CB 14 Y 52 TBX/XEC · SAMSUNG CB 14 Y 52 TSX · SAMSUNG CB 14 Y 52 TSX/XEC · SAMSUNG CB 15 F 12 ZSX · SAMSUNG CB 15 F 12 ZSX/XEC · SAMSUNG CB 15 K 22 TX · SAMSUNG CB 15 K 22 TX/XEC · SAMSUNG CB 15 K 22 TX/XET · SAMSUNG CB 20 F 12 T · SAMSUNG CB 20 F 12 TSX · SAMSUNG CB 20 F 12 TSX/XEC · SAMSUNG CB 20 F 12 ZSX · SAMSUNG CB 20 F 12 ZSX/XEC · SAMSUNG CB 20 F 42 T · SAMSUNG CB 20 F 42 TSX · SAMSUNG CB 20 F 42 TSX/XEC · SAMSUNG CB 20 F 42 ZSX · SAMSUNG CB 20 F 42 ZSX/XEC · SAMSUNG CB 20 H 12 T · SAMSUNG CB 20 H 12 TSX · SAMSUNG CB 20 H 12 TSX/XEC · SAMSUNG CB 20 H 32 T · SAMSUNG CB 20 H 32 TSX · SAMSUNG CB 20 H 32 TSX/XEC · SAMSUNG CB 20792 T · SAMSUNG CB 20792 TSX · SAMSUNG CB 20792 TSX/XEC · SAMSUNG CB 21 F 12 T · SAMSUNG CB 21 F 12 TSX · SAMSUNG CB 21 F 12 TSX/XEC · SAMSUNG CB 21 F 12 Z · SAMSUNG CB 21 F 42 T · SAMSUNG CB 21 F 42 Z · SAMSUNG CB 21 H 12 T · SAMSUNG CB 21 H 12 TSX · SAMSUNG CB 21 H 12 TSX/XEC · SAMSUNG CB 3373 · SAMSUNG CB 5933 SC · SAMSUNG CF 14 Y 52 Z · SAMSUNG CF 14 Y 52 ZSX · SAMSUNG CF 14 Y 52 ZSX/XEF · SAMSUNG CF 15 K 22 ZX · SAMSUNG CF 15 K 22 ZX/XEF · SAMSUNG CF 20 F 42 Z · SAMSUNG CF 20 F 42 ZSF · SAMSUNG CF 20 F 42 ZSF/XEF · SAMSUNG CF 20 F 42 ZSX · SAMSUNG CF 20 F 42 ZSX/XEF · SAMSUNG CHASIS KS 1 A · SAMSUNG CI 14 Y 42 T · SAMSUNG CI 14 Y 42 Z · SAMSUNG CI 14 Y 52 Z · SAMSUNG CI 14 Y 52 ZSF · SAMSUNG CI 14 Y 52 ZSF/XEU · SAMSUNG CI 14 Y 52 ZSX · SAMSUNG CI 14 Y 52 ZSX/XEU · SAMSUNG CI 20 F 12 T · SAMSUNG CI 20 F 12 TSX · SAMSUNG CI 20 F 12 TSX/XEU · SAMSUNG CI 20 F 12 Z · SAMSUNG CI 20 F 12 ZSF · SAMSUNG CI 20 F 12 ZSF/XEU · SAMSUNG CI 20 F 12 ZSX · SAMSUNG CI 20 F 12 ZSX/XEU · SAMSUNG CI 20 F 32 T · SAMSUNG CI 20 F 32 Z · SAMSUNG CI 21 F 12 T · SAMSUNG CI 21 F 12 TSX · SAMSUNG CI 21 F 12 TSX/XEU · SAMSUNG CI 21 F 32 T · SAMSUNG CL 21 M 16 MN · SAMSUNG CL 21 MN 16 · SAMSUNG CS 14 H 3 ZS · SAMSUNG CS 14 H 3 ZS/CBM · SAMSUNG CS 15 K 2 Q · SAMSUNG CS 20 H 3 ZS · SAMSUNG CS 20 H 3 ZS/CBM · SAMSUNG CS 20 S 4 SS · SAMSUNG CS 20 S 4 SS/CBM · SAMSUNG CS 21 D 8 SC · SAMSUNG CS 21 D 8 SC/SSA · SAMSUNG CS 21 K 9 MJQ · SAMSUNG CS 21 S 4 STS · SAMSUNG CS 21 S 4 STS/CBM · SAMSUNG CS 21 S 4 WX · SAMSUNG CS 21 S 4 WX/VWT · SAMSUNG CS 503 ESC · SAMSUNG CS 503 ESC/AOI · SAMSUNG CT 20 D 9 · SAMSUNG CW 21 A 083 N · SAMSUNG CW 21 A 083 NX/XEC · SAMSUNG CW 21 D 083 NSX/XEC · SAMSUNG CW 21 M 063 N · SAMSUNG CZ 14 Y 52 TBX · SAMSUNG CZ 14 Y 52 TBX/XEH · SAMSUNG CZ 14 Y 52 TSX · SAMSUNG CZ 14 Y 52 TSX/XEH · SAMSUNG CZ 20 F 12 TSX · SAMSUNG CZ 20 F 12 TSX/XEH · SAMSUNG CZ 20 H 32 T · SAMSUNG CZ 20 H 32 TSX · SAMSUNG CZ 20 H 32 TSX/XEH · SAMSUNG CZ 21 D 83 NSX/XEC · SAMSUNG CZ 21 F 12 TSX · SAMSUNG CZ 21 F 12 TSX/XEH · SAMSUNG CZ 21 M 063 N · SAMSUNG CZ 21 M 063 NZX/XEC · SAMSUNG CZ 21 M 163 MZXXEC · SAMSUNG CZ 21 M 163 N · SAMSUNG CZ 21 M 163 NZX/XEC · SAMSUNG CZ 21 M 163 NZX/XEH · SAMSUNG CZ 21 M 163 NZXXEC · SAMSUNG FM 21 M 06 · SAMSUNG TXP 2011 · TOSHIBA 21 T 01 B 2
