HR 8627

type SM · family 1VP2 · 29.5 kV maximum anode voltage · L° deflection · 400 g

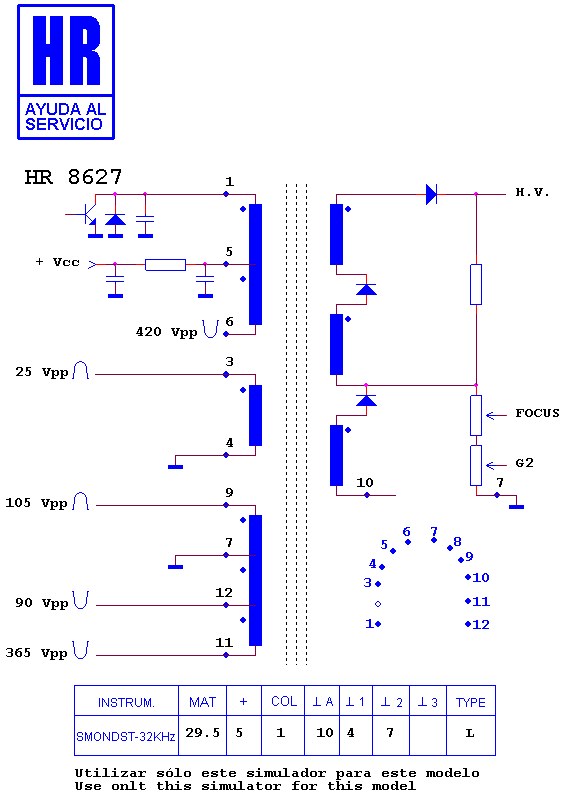

Schematic diagram for HR 8627
schematic (recovered)

Manufacturer equivalents (12)

003323122 · 106474.10 · 107758.30 · 111 935 8 · 1372.0040 · 1372.0040 A · 1372.0040 E · 1372.0097 · 1372.0097 A · 1372.0097 C · RO 890 · TR 890

Fitted to (40)

BRANDT CHASIS ICC 20 · FERGUSON-THORN-EMI CHASIS ICC 20 · NORDMENDE CHASIS ICC 20 · OTTO-VERSAND 28 W0 43 E · OTTO-VERSAND 28 WR 45 EG · OTTO-VERSAND 32 WR 45 EG · OTTO-VERSAND 821 357 · OTTO-VERSAND 846 952 · OTTO-VERSAND 846 992 · OTTO-VERSAND CHASIS ICC 20 · SABA CHASIS ICC 20 · TELEFUNKEN CHASIS ICC 20 · TELEFUNKEN DF 445 E · TELEFUNKEN DF 540 V · TELEFUNKEN DS 540 V 1 · TELEFUNKEN DS 540 VS 1 · TELEFUNKEN DV 540 S · THOMSON 29 BS 590 · THOMSON 29 DC 410 S · THOMSON 29 DF 45 EG · THOMSON 29 DJ 42 E · THOMSON 29 DJ 45 E · THOMSON 29 DJ 45 EG · THOMSON 29 DJ 45 ES · THOMSON 29 DJ 55 ES · THOMSON 29 DM 400 · THOMSON 29 DX 400 S · THOMSON 29 DX 400 S 1 · THOMSON 29 DX 400 S 2 · THOMSON 29 DX 400-1 · THOMSON 29 DX 400-2 · THOMSON 29 DX 400-3 · THOMSON 29 DX 410 S 1 · THOMSON 29 DX 45 ES · THOMSON 29 EX 42 E · THOMSON 29 WO 43 E · THOMSON 32 WR 45 EG · THOMSON 32 WR 55 EG · THOMSON CHASIS ETC 210 · THOMSON CHASIS ICC 20
