HR 8622

type ST · family 1XP1 · 21.4 kV maximum anode voltage · 90° deflection · 296 g

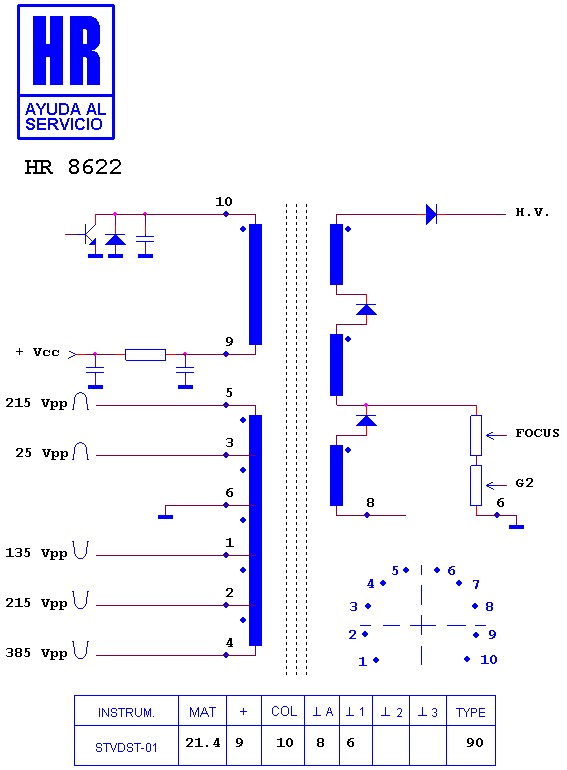

Schematic diagram for HR 8622
schematic (recovered)

Manufacturer equivalents (4)

AA 26-30002 U · FTK 14 R 005 · FTK 14 R 005 C · FTK20A002

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (20)

SAMSUNG CHASIS SCV 11 A · SAMSUNG CHASIS SCV 11 B · SAMSUNG TB 331 VBZ 1 S · SAMSUNG TPV 3350 X · SAMSUNG TVP 3350 C · SAMSUNG TVP 3350 SGSX · SAMSUNG TVP 3350 SISX · SAMSUNG TVP 3350 SWSX · SAMSUNG TVP 3350 X · SAMSUNG TVP 3350 X/SGSX · SAMSUNG TVP 3350 X/SISX · SAMSUNG TVP 3350 X/SWSX · SAMSUNG TVP 3350 XT · SAMSUNG TVP 3350 XT/SISX · SAMSUNG TVP 3351 F · SAMSUNG TVP 3360 F · SAMSUNG TVP 3380 F · SAMSUNG TVP 350 X · SAMSUNG TVP 5050 XT · SAMSUNG TX 3350 S 1 S
