HR 8620

type SM · family 1VP · 28 kV maximum anode voltage · L° deflection · 410 g

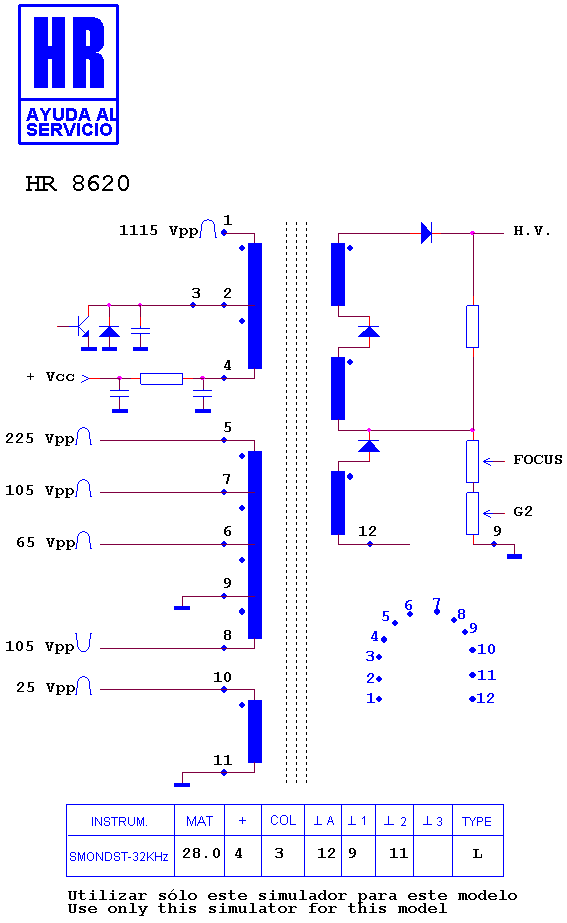

Schematic diagram for HR 8620
schematic (recovered)

Manufacturer equivalents (16)

003323103 · 0100119 · 0100911 · 1000911 · 100119 · 100911 · 1372.0033 · 1372.0033 C · 1372.0033A · 2563302 · 35837870 · FAT30717 · FAT30772 · KN30772 · RO755 · TR755

Fitted to (23)

LIFETECH LT 9025 · SCHNEIDER 28-100 · SCHNEIDER 68868 · SCHNEIDER 70 543 MC · SCHNEIDER 85 239 M-C · SCHNEIDER CHASIS TV 17.7 · SCHNEIDER CINEMA SC 2810 · SCHNEIDER CTV 2809 · SCHNEIDER CTV 2819 · SCHNEIDER DTV 17.7 · SCHNEIDER MAX 1851 · SCHNEIDER MAXX 1851 · SCHNEIDER SCENARO 2817 · SCHNEIDER SCINEMA 2810 · SCHNEIDER STV 173 · SCHNEIDER STV 1750 · SCHNEIDER STV 1761 · SCHNEIDER STV 1761 NVS · SCHNEIDER STV 1761 VDS · SCHNEIDER TV 17.7 · TEVION MD 7085 · TEVION MD 7110 TVS-A · TEVION TX 29 AS 10 C
