HR 8616

type ST · family 1XP1 · 20.6 kV maximum anode voltage · 90° deflection · 296 g

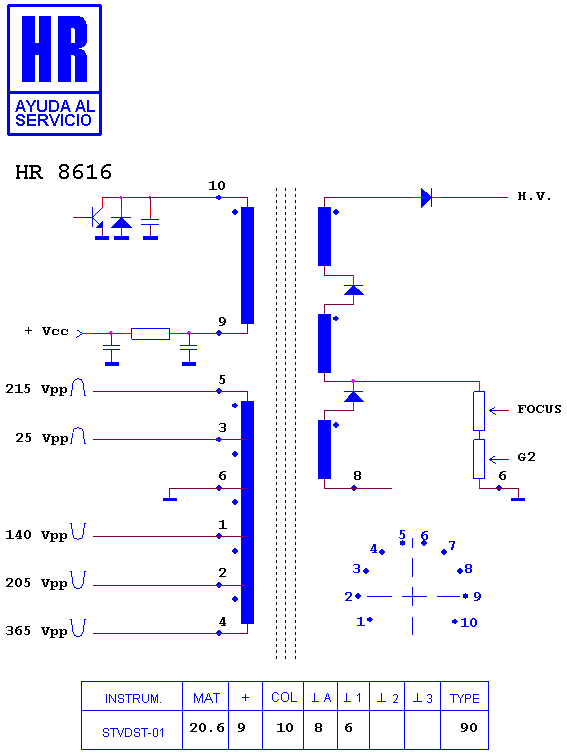

Schematic diagram for HR 8616
schematic (recovered)

Manufacturer equivalents (9)

A 1201-0058 · AA 26-30004 E · AA26-30002S · FTK 20 R 004 · FTK 20 R 004 C · FTK 20 R 008 · FTK 20 R 008 C · TFK 20 R 008 · TFK 20 R 008 C

Fitted to (32)

SAMSUNG CHASIS SCV 11 A · SAMSUNG CHASIS SCV 11 B · SAMSUNG CHASIS SCV 11 F · SAMSUNG COMBI TVP 5050 X · SAMSUNG COMBI TVP 5050 XT · SAMSUNG TB 501 VAT 1 S · SAMSUNG TB 501 VAT 1 S/XEG · SAMSUNG TB 501 VCT 1 S · SAMSUNG TB 501 VCT 1 S/XEC · SAMSUNG TB 501 VDZ 1 S · SAMSUNG TB 501 VDZ 1 S/XET · SAMSUNG TB 531 VAT 1 S · SAMSUNG TB 531 VAT 1 S/XEC · SAMSUNG TVN 5050 C · SAMSUNG TVP 3350 · SAMSUNG TVP 3350 WR · SAMSUNG TVP 5040 · SAMSUNG TVP 5040 XT · SAMSUNG TVP 5050 · SAMSUNG TVP 5050 F · SAMSUNG TVP 5050 SWSX · SAMSUNG TVP 5050 TXT · SAMSUNG TVP 5050 WR · SAMSUNG TVP 5050 X · SAMSUNG TVP 5050 XT · SAMSUNG TVP 5050 XT/SWSX · SAMSUNG TVP 5350 · SAMSUNG TVP 5350 SISX · SAMSUNG TVP 5350 SMSX · SAMSUNG TVP 5350 XST · SAMSUNG TVP 5350 XST/SISX · SAMSUNG TVP 5350 XST/SMSX
