HR 8602

type SM · family 1VP · H° deflection · 3 windings · 410 g

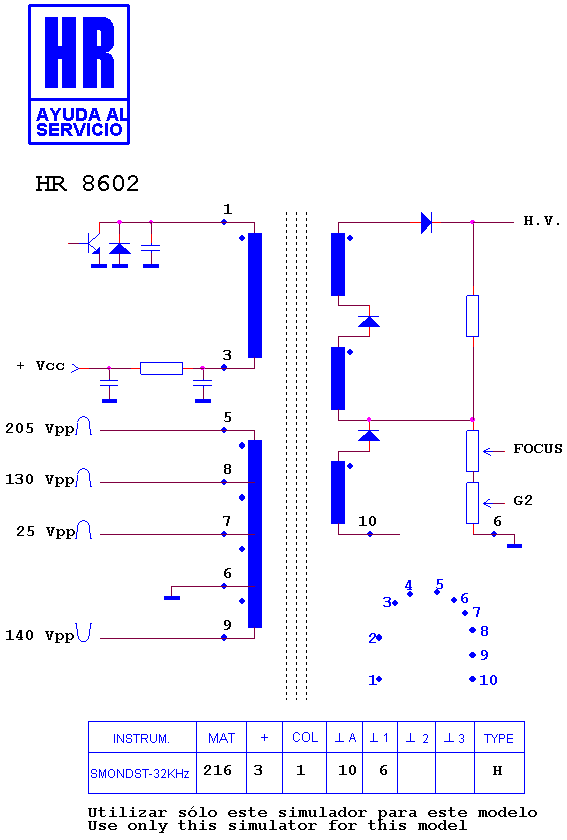

Schematic diagram for HR 8602
schematic

Manufacturer equivalents (8)

1372.0074 · 1372.00742 · 1372.0074A · A26-00132A · AA 26-00132 A · AA26-00046A · AA26-00080A · FUJ29A002

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (3)

SAMSUNG CHASIS KS 3 A · SAMSUNG CW 28 C 75 VS 8 X · SAMSUNG CW 28 C 95 VS 8 X
