HR 8583

type SM · family 1VP2 · 28.2 kV maximum anode voltage · L° deflection · 4 windings · 400 g

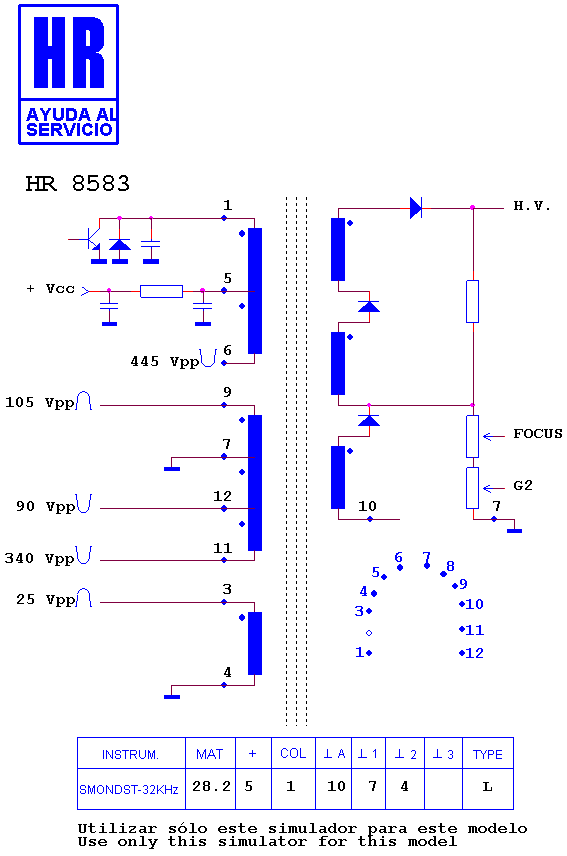

Schematic diagram for HR 8583
schematic

Manufacturer equivalents (20)

003323123 · 106490.40 · 107844.30 · 107996.70 · 1372.0024 · 1372.0042 · 1372.0042 A · 1372.0042 C · 1372.0042 E · 1372.00424 · 1372.0099 · 1372.0099 A · 36132310 · 40351A-04 · 40351A-4 · 441 080 · FAT30826 · HR 8583 · RO 889 · TR 889

Fitted to (42)

BRANDT CHASIS ICC 20 · BRANDT CHASIS ICC 20 28" 4/3 · FERGUSON-THORN-EMI CHASIS ICC 20 28" 4/3 · NORDMENDE CHASIS ETC 210 · NORDMENDE CHASIS ICC 20 28" 4/3 · SABA CHASIS ETC 210 · SABA CHASIS ICC 20 · SABA CHASIS ICC 20 28" 4/3 · SABA S 7040 C · SABA S 7042 E · TELEFUNKEN CHASIS ETC 210 · TELEFUNKEN CHASIS ICC 20 28" 4/3 · TELEFUNKEN DF 452 E · TELEFUNKEN DF 455 E · TELEFUNKEN DF 458 E · TELEFUNKEN DF 458 G · THOMSON 28 DK 42 E · THOMSON 28 DK 45 ES · THOMSON 28 DM 420 E · THOMSON 28 DN 40 E · THOMSON 28 DN 412 G · THOMSON 28 DN 420 E · THOMSON 28 DN 420 G · THOMSON 28 DP 420 G · THOMSON 28 DP 425 S · THOMSON 28 DR 400 · THOMSON 28 DR 420 · THOMSON 28 DR 430 G · THOMSON 28 EX 42 E · THOMSON 28 EX 450 T · THOMSON 28 EX 55 EB · THOMSON 29 DJ 45 E · THOMSON 29 DM 400 · THOMSON 29 DM 400 KG · THOMSON 29 DM 400-1 · THOMSON 29 DM 400-2 · THOMSON 29 DM 400-3 · THOMSON 29 DM 400-4 · THOMSON 32 WZ 410 S · THOMSON CHASIS ETC 210 · THOMSON CHASIS ICC 20 28" 4/3 · THOMSON CHASIS ICC 21

Search this part in the full database
