HR 8581

type SM · family 1YP · 24.6 kV maximum anode voltage · L° deflection · 410 g

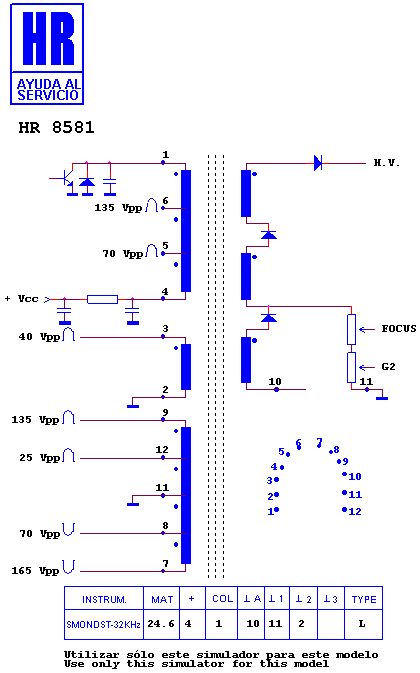

Schematic diagram for HR 8581
schematic (recovered)

Manufacturer equivalents (22)

140 10516 · 268 30994 · 268 30996 · 26830990 · 26830991 · 26830992 · 26830993 · 26830995 · 2683099X · 30991 · 30992 · 30993 · 30994 · 30995 · 30996 · 3122 268 30990 · 3122 268 30991 · 3122 268 30992 · 3122 268 30993 · 3122 268 30994 · 3122 268 30996 · 4822 140 10516

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (12)

PHILIPS 24 PW 6321/01 · PHILIPS 32 PW 9501 · PHILIPS 32 PW 9501/01 · PHILIPS 33 PT 9101 · PHILIPS 33 PT 9101/01 · PHILIPS 33 PT 9101/58 · PHILIPS 33 PT 9121 · PHILIPS 33 PT 9121/12 · PHILIPS 33 PT 9121/19 · PHILIPS 33 PT 9212/12 · PHILIPS CHASIS GFL 2.20 E AA · PHONOLA CHASIS GFL 2.20 E AA
