HR 8567

type ST · family 1YS · 51.1 kV maximum anode voltage · 110° deflection · 5 windings · 382 g

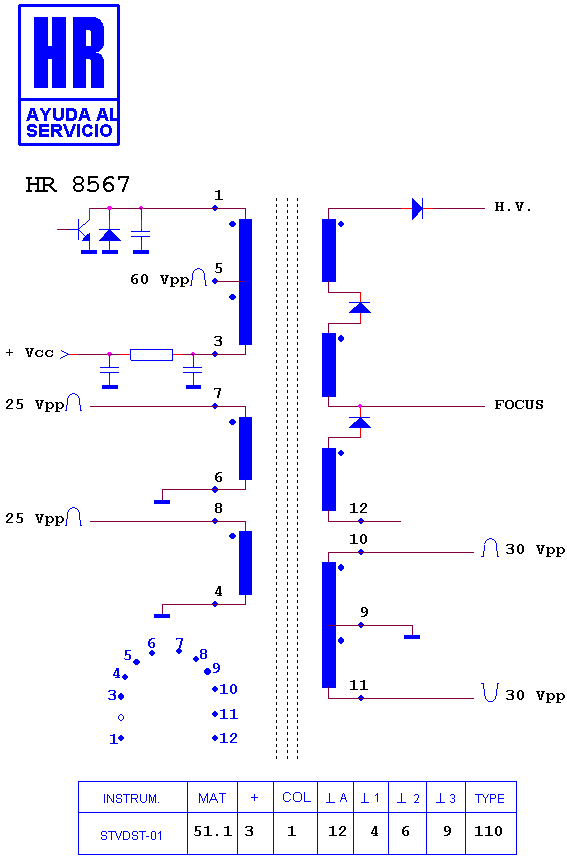

Schematic diagram for HR 8567
schematic

Manufacturer equivalents (5)

1-453-331-11 · 1-453-331-21 · 8-598-855-00 · NX 4012//M · NX 4012//M3T4

Fitted to (19)

SONY KP 41 PX 1 · SONY KP 41 PZ 1 B · SONY KP 41 PZ 1 D · SONY KP 41 PZ 1 E · SONY KP 41 S 3 · SONY KP 41 S 4 · SONY KP 41 S 5 · SONY KP 41 S 5 B · SONY KP 41 S 5 G · SONY KP 41 S 5 K · SONY KP 41 S 5 R · SONY KP 41 S 5 U · SONY KP 51 DS 1 U · SONY KP EF 41 MN 2 · SONY KP EF 48 MN 2 · SONY KPEF 41 MN 2 · SONY KV 41 PX 1 · SONY KV EF 48 MG 4 · SONY RM 862
