HR 8545

type ST · family 1VP2 · 20 kV maximum anode voltage · 90° deflection · 3 windings · 400 g

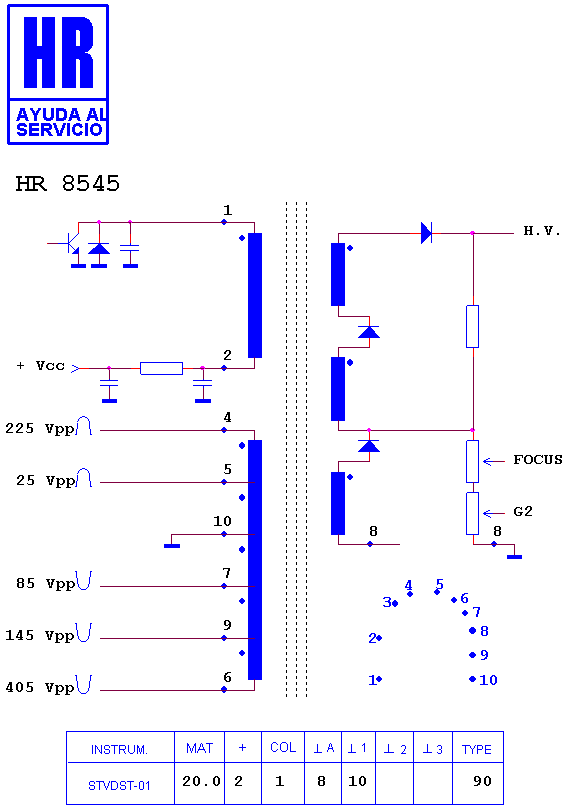

Schematic diagram for HR 8545
schematic

Manufacturer equivalents (40)

003441020 · 106770.80 · 10677080-P1 · 107372.90 · 107824.40 · 108499.80 · 1142.5119 · 1142.5119 A · 1142.5119 B · 1142.51192 · 1142.7007 · 1142.7007 A · 1142.70072 · 1142.7022 · 1142.7027 · 1142.7027 A · 1142.70272 · 1142.70272 A · 1142.7072 A · 40337-49 · 40337-61 · 40337-68 · 40337-80 · 40337-80 C · 604 200 000 341 · 604 200 000 561 · 604 200 001 591 · 6042 000 01651 · AFS 363 · FAT 31092 · FAT30783 · FSV 20 C 012 · FSV 20 C 012 A · FUY 20 A 101 · PET 20-02 B · PET 22-21 · PET 22-21 B · PET 22-21 D · RO 691 · TR 691

Fitted to (114)

AKAI CHASIS PT 92 90§ · AKAI CT 2107 T · AKAI TV 2107 T · AKAI TV 2117 T 3 · ANSONIC 14 A 1 AZ · ANSONIC 14 A 2 AZ · ANSONIC 14 A 2 P · ANSONIC 14 A 3 P · ANSONIC CHASIS PT 92 90§ · CLATRONIC CHASIS PT 92 90§ · CLATRONIC CTV 245 VT · CLATRONIC CTV 450 VT · COMET 1402 · COMET CHASIS PT 92 90§ · CROWN - CROWN MUSTANG CHASIS PT 92 90§ · CROWN - CROWN MUSTANG CTV 2730 TX · CROWN - CROWN MUSTANG CTV 3721 · CROWN - CROWN MUSTANG CTV 5520 TX · CROWN - CROWN MUSTANG PT 9290 WB · ELBE 14 B 9001 · ELBE 14 T 9101 · ELBE CHASIS PT 92 90§ · EMERSON CHASIS PT 92 90§ · EMERSON EM 2121 N TXT · EUROLINE ST 21 A 2 T · FINLUX CHASIS PT 92 90§ · FINLUX CT 2107 · FINLUX CT 2110 TN · FINLUX CT 2112 TN · FINLUX CT 2117 T · FINLUX CT 2811 TN SILVER · HYPSON A 550 ST · HYPSON CHASIS PT 92 90§ · JMB CHASIS PT 92 90§ · JMB JMBG 020 T · LUMATRON CHASIS PT 92 90§ · LUMATRON CT 20 T · LUMATRON TECHNO 51 CMFTMG PT 92 PGB · MITSAI 37 CMFTMG · MITSAI 9855 T · MITSAI BASIC 37 CM · MITSAI CHASIS PT 92 90§ · MITSAI PT 92 · MITSAI PT 92 BGE · MITSAI PT 92 J · MITSAI TECHNO 37 · MITSAI TECHNO 51 · MITSAI TECHNO 51 AV · MITSAI TECHNO 55 · MITSAI TECHNO 55 STEREO · MITSAI TM 1403 · NEI CHASIS PT 92 90§ · NEI N 21 S 4 XM · ORION CHASIS PT 92 90§ · ORION P 1415 MT · ORION P 2035 MT · ORION P 2090 MT · ORION P 2135 MT · ORION T 2120 MTX · PHILIPS 20 PT 1547 · PHILIPS 20 PT 1547/01 · PHILIPS 37 TB 1237 · PHILIPS 37 TB 1237/19 · PHILIPS CHASIS TE 1.1 E · PHS 142002 · PHS CHASIS PT 92 90§ · PIONEER CHASIS PT 92 90§ · PIONEER N 555 ST · RECOR - REKORD 51 TC 5168 · RECOR - REKORD 51 TC 5173 · RECOR - REKORD 54 TC 5168 · RECOR - REKORD 54 TC 5173 · RECOR - REKORD CHASIS PT 92 90§ · RECOR - REKORD CHASIS ST 208 · RECOR - REKORD CHASIS ST 209 · RECOR - REKORD TC 2066 · RECOR - REKORD TC 2068 · RECOR - REKORD TC 2166 · RECOR - REKORD TC 2168 · SAIVOD 21 C 3 S · SAIVOD 21 C 35 · SAIVOD 21 S 1 RF · SAIVOD CHASIS PT 92 90§ · SANITRON CEP MC 20 T · SANITRON CHASIS PT 92 90§ · SANITRON VEP MC 20 T · SANYO C 14 MTX · SANYO C 20 BG 1 TX · SANYO C 20 BG 2 TXN · SANYO C 20 BG 2 TXT · SANYO C 20 CTX · SANYO C 20 DN 4 AVN · SANYO C 20 TXT · SANYO CEP MC 20 T · SANYO CHASIS PT 92 90§ · SANYO CM 25 ST 5 · SCHNEIDER CHASIS PT 92 90§ · SCHNEIDER STV 21-10 RC · SCHNEIDER STV 2110 RC · SCHNEIDER STV 5500 · SCOTT CHASIS PT 92 90§ · SCOTT MZ 2010 · SILVA-SCHNEIDER CHASIS PT 92 90§ · SILVA-SCHNEIDER STV 21-10 RC · SONITRON CEP MC 20 T · SONITRON CHASIS PT 92 90§ · SOUND COLOR CHASIS PT 92 90§ · SOUND COLOR MZ 2110 · SOUND COLOR MZ 2110 + · TELESTAR 2855 T · TELESTAR CHASIS PT 92 90§ · TELRA CHASIS PT 92 90§ · TEVION CHASIS PT 92 90§ · TEVION TVC 5540

Search this part in the full database
