HR 8528

type ST · family 1XP1 · 19.9 kV maximum anode voltage · 90° deflection · 3 windings · 296 g

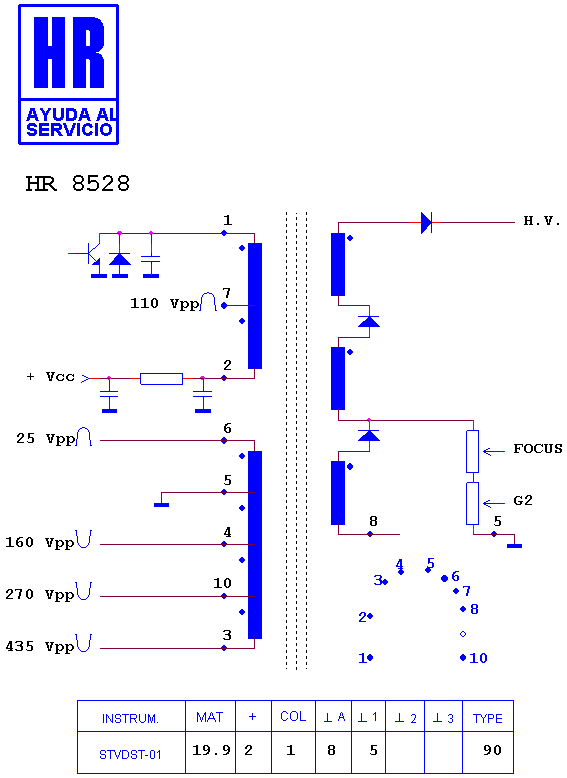

Schematic diagram for HR 8528
schematic

Manufacturer equivalents (15)

010827 · 1142.5110 · 1142.5110 A · 1142.51102 · 1332.0011 · 30002826 · 30012041 · 30012141 · 4030001915 · 4030012041 · DNF-FDA 0001 · FAT30723 · FDA 0001 · VS 30002026 · VS 30002826

Fitted to (37)

BASIC LINE CHASIS 11 AK 19 · BLUE SKY BS 5599 ST · BLUE SKY CHASIS 11 AK 19 · FIRST LINE CHASIS 11 AK 19 · HITACHI C 2125 T · HITACHI C 2125 TS · HITACHI C 2142 N · HITACHI C 2142 NS · HITACHI CHASIS 11 AK 19 · HITACHI CHASIS 11 AK 19 PP · HITACHI CL 2125 S · HITACHI CL 2125 T · HITACHI CL 2125 T/S · HITACHI CL 2125 TS · HITACHI CL 2142 AN · HITACHI CL 2842 AN · HITACHI CP 2025 T · HITACHI CP 2125 P · HITACHI CP 2125 ST · HITACHI CP 2125 T · HITACHI CP 2142 AN · HITACHI CP 2142 ANS · JVC AV 21 BT 7 EES · JVC AV 21 BT 7 ENS · JVC AV 21 BT 7 EPS · JVC AV 21 BT 70 EP · PHILIPS AZ 1005 · PHILIPS AZ 1005/00 · RADIOTONE TV 509 TXT · RADIOTONE TV 55/509 TXT · SCHNEIDER CHASIS 11 AK 19 · SCHNEIDER STV 515 · STANDARD SR 5510 · VESTEL CHASIS 11 AK 19 · VESTEL CHASIS 11 AK 19 PP · VESTEL CHASIS 11 AK 20 · WALTHAM CT 2159

Search this part in the full database
