HR 8527

type ST · family 1YP · 19.3 kV maximum anode voltage · 90° deflection · 3 windings · 410 g

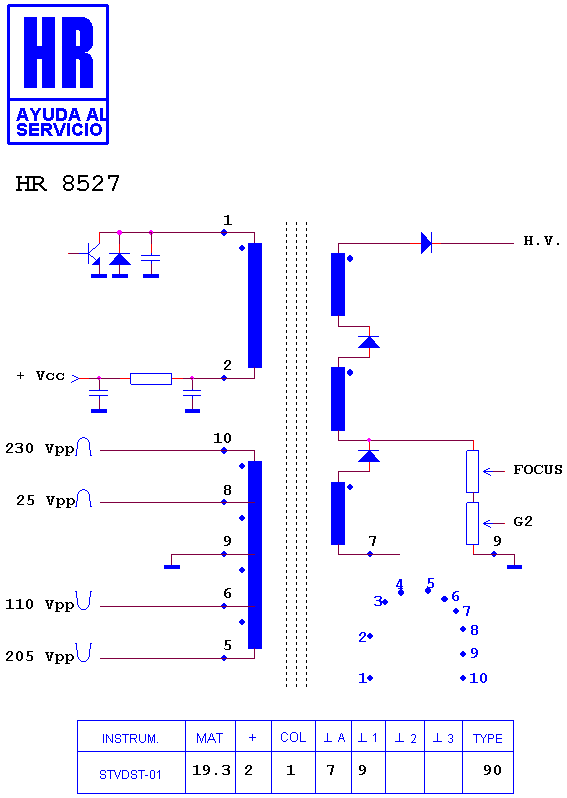

Schematic diagram for HR 8527
schematic

Manufacturer equivalents (4)

2435068 · 2435068 A · BSC 26-0901 · BSC26-0901H

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (12)

HITACHI 20 MA 1 B · HITACHI C 21 P 510 SX · HITACHI CHASIS FH 89 XS 2 · HITACHI CT 1371 · HITACHI CT 2033 B · HITACHI CT 2071 · HITACHI CT 2133 · HITACHI-FUJIAN 20 MA 1 B · HITACHI-FUJIAN CT 1371 · HITACHI-FUJIAN CT 2033 B · HITACHI-FUJIAN CT 2071 · HITACHI-FUJIAN CT 2133
