HR 8458

type ST · family 1XP1 · 16.9 kV maximum anode voltage · 90° deflection · 296 g

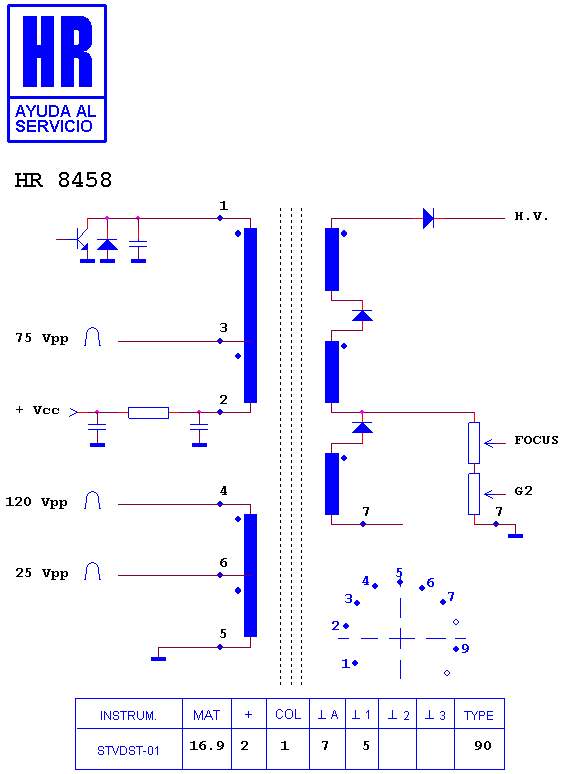

Schematic diagram for HR 8458
schematic (recovered)

Manufacturer equivalents (10)

FDA 006 · FDA 006 N · FDA 007 N · FDA 06 · FDA 06 N · FDA 07 · FDA 07 N · FDA 6 · FDA 7 · KT 14.005

Notes

COD-037 IN THIS HR TRANSFORMER THE SCREEN COMES OUT FROM THECABLE.

Fitted to (12)

SANYO CTP 3765 · SANYO CTP 3765 V · SANYO CTP 3766 · SANYO CTP 3766 V · SANYO CTP 3799 · SANYO CTP 6756 V · SANYO CTP 6765 · SANYO CTP 6765 V · SANYO CTP 6766 · SANYO CTP 6766 U · SANYO CTP 6766 V · SANYO CTP 6767
