HR 8434

type ST · family 1AP1 · 29.7 kV maximum anode voltage · 110° deflection · 5 windings · 380 g

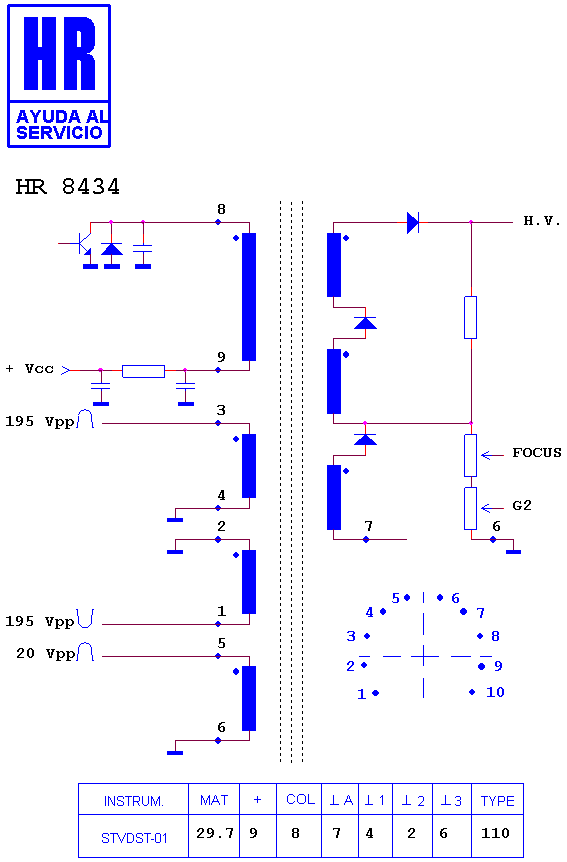

Schematic diagram for HR 8434
schematic

Manufacturer equivalents (7)

1192.1327 · 1192.1327 B · 1192.13270 · 1192.1327A · 1352.3009 · 4536 00 41 · HR 8434

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (5)

AKAI CHASIS 110 M-ST 2 · NOKIA - ITT 0997 · NOKIA - ITT CHASIS 110 M-ST 2 · NOKIA - ITT MONO PLUS · ONWA 0997 MONO PLUS
