HR 8402

type ST · family 1YP · 33.3 kV maximum anode voltage · 110° deflection · 3 windings · 410 g

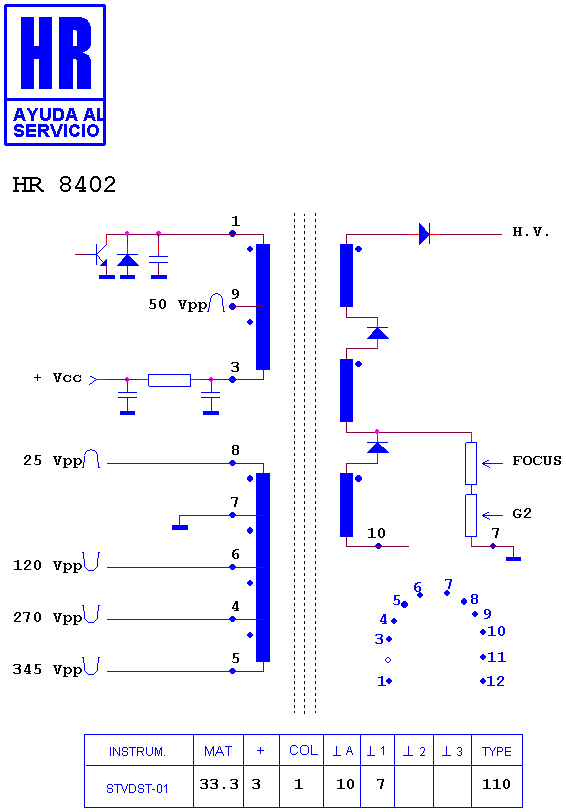

Schematic diagram for HR 8402
schematic

Manufacturer equivalents (5)

30006996 · 30006998 · 4030001922 · DNF-FMA 0002 · FMA 0002

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (11)

BLACKDIAMOND BD 28 WS · BLACKDIAMOND BD 32 WS · BLACKDIAMOND BDS 28 WS · BLACKDIAMOND BDS 32 WS · FIRST LINE FL 7299 ST · FIRST LINE FLAV 7299 ST · JMB JMBVO 28 W 55 · MITSUBISHI BD 28 WS · MITSUBISHI BD 32 WS · MITSUBISHI BDS 28 WS · MITSUBISHI BDS 32 WS
