HR 8362

type ST · family 1YP · 46.8 kV maximum anode voltage · 110° deflection · 390 g

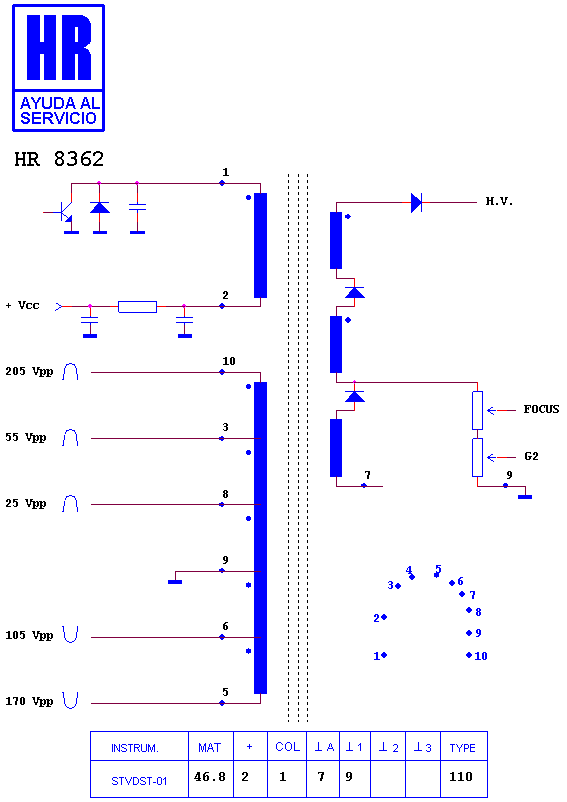

Schematic diagram for HR 8362
schematic (recovered)

Manufacturer equivalents (4)

2436626 · BW01061 · J 2436626 · JBW01061

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (16)

HITACHI C 24 W 1 TN · HITACHI C 2975 TN · HITACHI C 2976 TN · HITACHI C 2977 TN · HITACHI CHASIS A 5 · HITACHI CHASIS A 7 · HITACHI CL 24 W 1 TN · HITACHI CL 2975 TAN · HITACHI CL 2976 TAN · HITACHI CL 2984 TAN · HITACHI CL 32 W 500 AN · HITACHI CL 32 WD 2 TAN · HITACHI CL 32 WD 2 TAN 2 · HITACHI CP 2975 TAN · HITACHI CP 2976 TAN · HITACHI CP 2977 TAN
