HR 8342

type ST · family 1XP1 · 26.2 kV maximum anode voltage · 90° deflection · 3 windings · 290 g

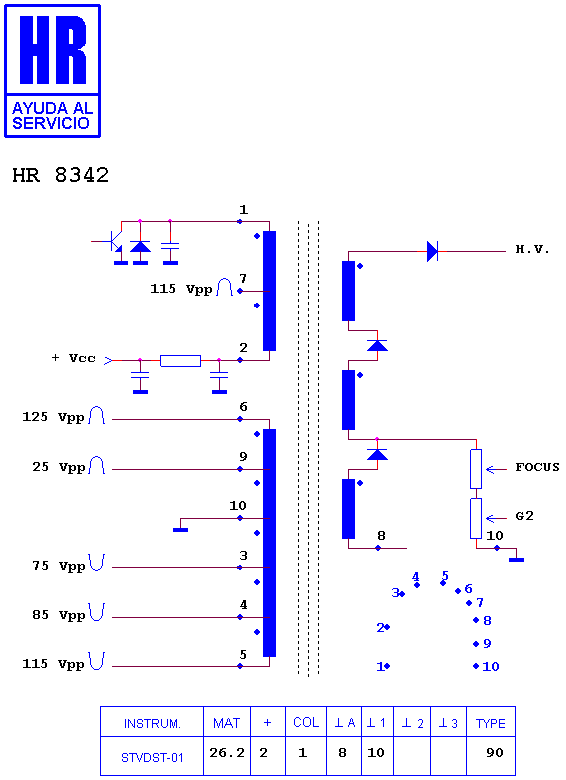

Schematic diagram for HR 8342
schematic

Manufacturer equivalents (16)

003072055 · 1142.5093 · 1142.5093 A · 1142.5093 D · 1142.5093 S · 1142.50932 · 1142.5116 · 140 10669 · 2422 531 02323 · 4822 140 10669 · 531 02323 · 604 100 000 571 · FAT30749 · HR 8342 · RO 844 · TR 844

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8411 · HR 8304 · HR 8273 · HR 8656

Fitted to (62)

PHILIPS 14 HT 3303/61 · PHILIPS 14 PT 1354 · PHILIPS 14 PT 1354/58 · PHILIPS 14 PT 1354/59 · PHILIPS 14 PT 1546 · PHILIPS 14 PT 1546/01 · PHILIPS 14 PT 1556 · PHILIPS 14 PT 1556/21 · PHILIPS 14 PT 1565/00 · PHILIPS 14 PT 1686 · PHILIPS 14 PT 1686/01 B · PHILIPS 14 PT 2665 · PHILIPS 14 PT 2665/00 · PHILIPS 14 PT 2665/01 · PHILIPS 14 PT 2665/05 · PHILIPS 14 PT 2665/58 · PHILIPS 14 PT 3685 · PHILIPS 14 PT 3685/00 · PHILIPS 14 PT 3685/01 · PHILIPS 14 PT 3685/01 E · PHILIPS 14 PT 3685/05 · PHILIPS 17 PT 1564 · PHILIPS 17 PT 1564/00 · PHILIPS 17 PT 1564/58 · PHILIPS 17 PT 1565 · PHILIPS 17 PT 1565/00 · PHILIPS 20 PT 1354 · PHILIPS 20 PT 1554 · PHILIPS 20 PT 1554/58 · PHILIPS 21 PT 1557 · PHILIPS 21 PT 1557/01 · PHILIPS 21 PT 1654 · PHILIPS 21 PT 1654/00 · PHILIPS 21 PT 1654/48 · PHILIPS 21 PT 1654/58 · PHILIPS 21 PT 1664 · PHILIPS 21 PT 1664/01 · PHILIPS 21 PT 1664/05 · PHILIPS 21 PT 1664/58 · PHILIPS 21 PT 1865 · PHILIPS 21 PT 1865/58 · PHILIPS 21 PT 2264 · PHILIPS 21 PT 2264/00 · PHILIPS 21 PT 2665 · PHILIPS 21 PT 2665/00 · PHILIPS 21 PT 2665/58 · PHILIPS 21 PT 4426 · PHILIPS 21 PT 4426/01 · PHILIPS 21 PT 4475/05 · PHILIPS 21 PT 4475/21 · PHILIPS CHASIS L 01.2 14" · PHILIPS CHASIS L 01.2 17" · PHILIPS CHASIS L 01.2 21" · PHILIPS CHASIS L 01.2 E AA · PHILIPS CHASIS L 9 · PHILIPS CHASIS L 9.2 14" · PHILIPS CHASIS L 9.2 20" · PHILIPS CHASIS L 9.2 21" · PHILIPS CHASIS L 9.2 E AA · PHILIPS CHASIS L 9.3 E AA · PYE 21 PT 1664/05 · RADIOLA 37 TA 1274/16
